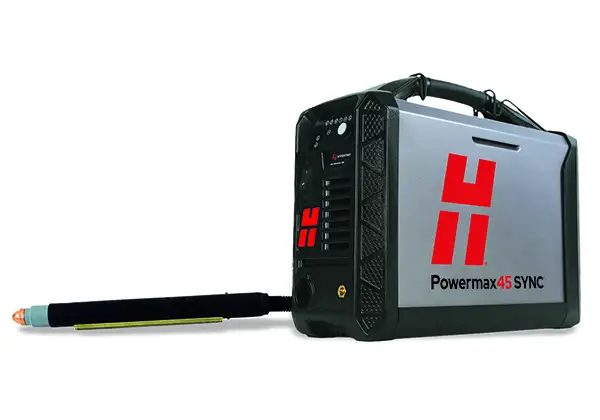

Powermax45 SYNC プラズマ切断
金属加工業者にとって、Powermax45 SYNC はガウジング、切断、マーキングのすべてをこなせる万能システムです。特許取得済みの一体型カートリッジにより、消耗部品の寿命が最大 5 倍に延び、高アンペア数の競合製品よりも優れた切断能力を発揮します。
システム情報

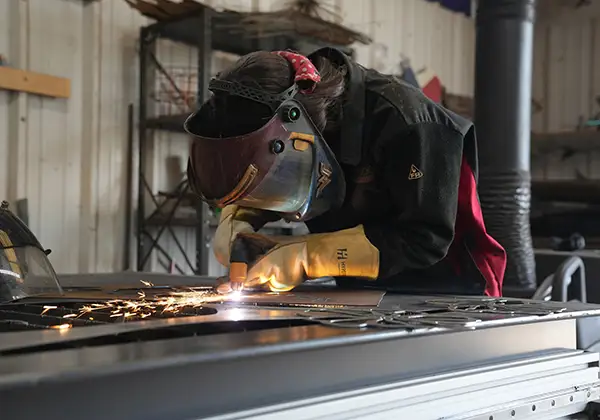

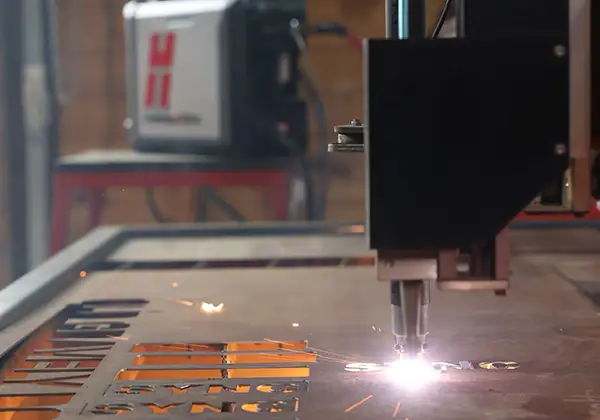

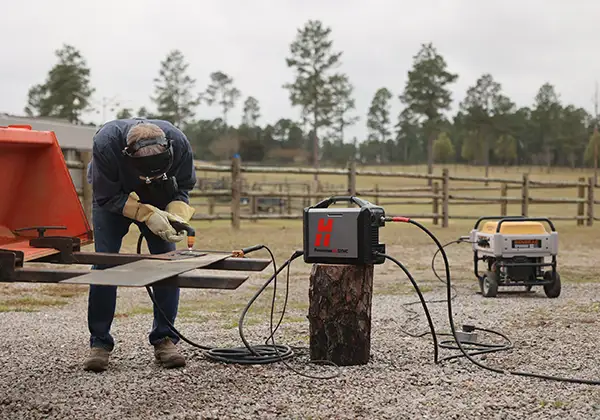

用途
結果
運用を簡素化し、生産性を向上
- 簡素化されたシステム操作により、トレーニングやトラブルシューティングに費やされる時間とコストを最小限に抑えることができます。
- 消耗部品の交換時のダウンタイムを削減し、消耗部品の時期尚早な廃棄に関連するコストを排除します。
- カートリッジの使用状況データは、切断作業と消耗部品の在庫管理を改善するための貴重な洞察を提供します。
優れた使い易さ
- カートリッジは、部品の取り違えをなくすために、明確なマーキングと色分けを使用して、プロセス別に簡単に識別できます。
- RFID 対応の SmartSYNC トーチとカートリッジでは、適切なアンペア数と動作モードが自動的に設定され、セットアップエラーがなくなります。
- 寿命末期の消耗部品の検出により、カートリッジの交換時期を判断する際の不確実性が排除されます。

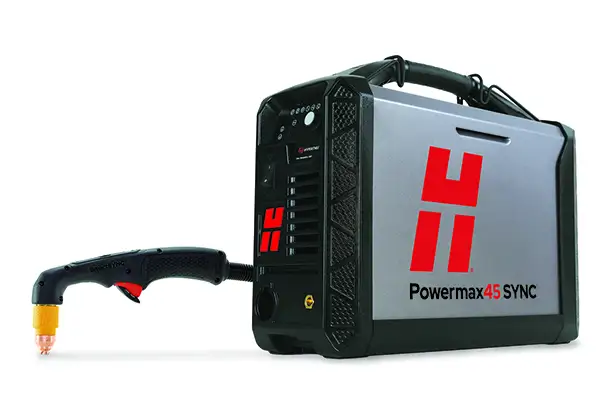

- 当社の新しいフレキシブルリードを備えたハンドトーチを使用すると、オペレーターの疲労を軽減できます。リードは、当社の従来型のリードジャケットと同じ堅牢性を備えており、ロボットトーチにも使用されています。
パフォーマンスを最大化
- 簡単に交換可能なトーチスタイルと、さまざまなタイプの切断とガウジングの用途に特化したカートリッジを使用して、幅広い作業に対応できます。
- 最適化されたカートリッジ消耗部品の設計により、標準的な消耗部品と比較して、ハンド切断では最大 2 倍の寿命を提供し、マシンセットアップでは寿命全体で品質が向上します。
- 時間節約に役立つハンドトーチコントロールにより、オペレーターは電源装置に戻らずにその場でアンペア数の調整、カートリッジの交換、および用途の変更ができます。
業界最高の信頼性
- SmartSYNC トーチは、過酷な産業環境向けに設計されています。
- SpringStart™ テクノロジーにより一貫したスタートとより優れたトーチの信頼性を実現します。
- 業界をリードする信頼性により、製造のダウンタイムが低減されます。
仕様
切断およびガウジング機能
| 切断能力 | 板厚 | 切断速度 |
|---|---|---|
| 推奨 | 16 mm (5/8 インチ) | 500 mm/分 (20 インチ/分) |
| 分離 (ハンド切断) | 29 mm (1～1/8 インチ) | 125 mm/分 (5 インチ/分) |
| ピアシング* | 12 mm (1/2 インチ) |
*ハンドヘルドおよび自動トーチ高さコントロール用のピアシング率
| ガウジング能力 | メタル除去量 | 深さ x 幅 |
|---|---|---|
| 通常のガウジング | 毎時 3.4 kg (7.5 ポンド) | 奥行き 3.2 mm x 幅 6.8 mm (奥行き 0.12 インチ x 幅 0.26 インチ) |
一般仕様
仕様 - CSA |
|
|---|---|
|
入力電圧 (±10%) |
200～240 V、単相、50/60 Hz、または 480 V、3 相、50/60 Hz |
|
入力電流 6.9 kW 時 |
200–240 V，1-PH 39/32 A，または 480 V、単相、10 A |
|
出力電流 |
9 ～ 45 A |
|
定格出力電圧 |
155 VDC |
|
デューティ比 40°C (104° F) 時 |
50% (45 A、200～240 V、単相時) 60% (41 A、200～240 V、単相時) 100% (32 A、200～240 V、単相時) 50% (45 A、480 V、3 相時) 60% (41 A、480 V、3 相時) 100% (32 A、480 V、3 相時) |
|
無負荷電圧 (OCV) |
275 VDC 200 ～ 240V 375 VDC 480 V |
|
6.1 m (20 フィート) トーチを含む重量 |
14 kg (31 ポンド) |
注：Powermax45 SYNC は単相 200-240V または 400V 三相のいずれかで、電圧間で接続することはできません。
CSA – 中国を除くアジアおよび南北アメリカ地域向け
仕様 - CE/CCC |
|
|---|---|
|
入力電圧 (±10%) |
230 V、単相、50/60 Hz、または 400 V、3 相、50/60 Hz |
|
入力電流 6.9 kW 時 |
230 V、単相、33 A、または 400 V、3 相、10 A |
|
出力電流 |
9 ～ 45 A |
|
定格出力電圧 |
155 VDC |
|
デューティ比 40°C (104° F) 時 |
50% (45 A、230 V、単相時) 60% (41 A、230 V、単相時) 100% (32 A、230 V、単相時) 50% (45 A、400 V、3 相時) 60% (41 A、400 V、3 相時) 100% (32 A、400 V、3 相時)
|
|
無負荷電圧 (OCV) |
275 VDC 200 ～ 240V 265 VDC 400 V |
|
6.1 m (20 フィート) トーチを含む重量 |
15 kg (33 ポンド) |
CE - 欧州、オーストラリアおよびニュージーランド - RCM、セルビア、英国 - UKCA、ウクライナ、および認証が認められているその他の国々での使用向け。CCC – 中国での使用向け
|
寸法 (ハンドル込み) |
奥行き 442 mm × 幅 173 mm × 高さ 357 mm (奥行き 17.4 インチ × 幅 6.8 インチ × 高さ 14.1 インチ) |
|---|---|
|
ガス供給 |
切断：エア (クリーン、ドライ、オイルフリー)、窒素、F5 ガウジング：エア (クリーン、ドライ、オイルフリー)、窒素、F5 マーキング：エア (クリーン、ドライ、オイルフリー) |
|
推奨ガス入力流量/圧力 |
188 I/分 5.9 バール時 (400 scfh、6.7 scfm、90 psi 時) |
|
入力電源ケーブル長 |
3 m |
|
電源装置型式 |
インバータ – IGBT |
|
エンジン駆動要件 |
45 A のフル出力時 12.5 kVA (10 kW) |
|
電気効率 |
90% |
|
再生利用率 |
100% |
|
保証 |
電源装置：6 年、トーチ：1 年 |
購入情報
注文情報 - CSA (アメリカ大陸および中国を除くアジアでの使用)
以下は、標準的なシステム構成です。これには、電源装置、トーチ (1 本または複数本)、ワークケーブル、カートリッジ 1～2 個、および製品情報が含まれます。
|
75° ハンドトーチ |
75° および 15° |
|
180° 全長 |
180° 全長マシントーチ |
||||
|---|---|---|---|---|---|---|---|---|
|
トーチリード長さ |
6.1 m |
15.2 m |
6.1 m および |
|
7.6 m |
15.2 m |
7.6 m (25 フィート) および |
|
|
X =リモートペンダント付き |
|
|
|
|
X |
X |
||
|
Powermax45 SYNC 電源装置 |
ハンドヘルド |
マシン | ||||||
|
200-2400 V CSA 標準電源 |
088560 |
088561 |
088564 |
|
|
|
|
|
|
CPC ポートと分圧器付きの 200-240 V CSA 電源装置 |
088562 |
088563 |
|
|
088580 |
088582 |
088581 |
088583 |
|
CPC ポート、分圧器、シリアルポートを備えた 200-240 V CSA 電源装置 |
|
|
|
|
088584 |
088588 |
|
|
カスタム構成 - CSA
電源装置、トーチ、ワークケーブル、カートリッジ、その他のコンポーネントを選択。
|
電源装置オプション |
標準 |
CPC ポートおよび分圧器を搭載 |
CPC ポート、分圧器、シリアルポートを搭載 |
|---|---|---|---|
| Powermax45 SYNC 230 V CSA |
088570 |
088571 |
088572 |
| Powermax45 SYNC 480 V CSA |
088573 |
|
|
注文情報 - CE/CCC
(CE - 欧州、オーストラリアおよびニュージーランド - RCM、セルビア、英国 - UKCA、ウクライナ、および認証が認められているその他の国々での使用向け。CCC - 中国での使用向け。)
以下は、標準的なシステム構成です。これには、電源装置、トーチ (1 本または複数本)、ワークケーブル、カートリッジ 1～2 個、および製品情報が含まれます。
|
75° ハンドトーチ |
75° および 15° |
|
180° 全長 |
180° 全長マシントーチ |
||||
|---|---|---|---|---|---|---|---|---|
|
トーチリード長さ |
6.1 m |
15.2 m |
6.1 m (20 フィート) |
|
7.6 m |
15.2 m |
7.6 m (25 フィート) |
|
|
X =リモートペンダント付き |
|
|
|
|
X |
|
X |
|
|
Powermax45 SYNC 電源装置 |
ハンドヘルド |
マシン | ||||||
|
400 V CE/CCC 標準電源装置 |
088565 |
088566 |
|
|
|
|
|
|
|
CPC ポートと電圧分圧器付きの 400 V CE/CCC 電源装置 |
088567 |
|
|
088585 |
|
088586 |
||
|
230 V CE/CCC 標準電源装置 |
088568 |
|
|
|
|
|
||
|
CPC ポートと電圧分圧器付きの 230 V CE/CCC 電源装置 |
088569 |
|
|
|
088587 |
|
|
|
カスタム構成 - CE/CCC
電源装置、トーチ、ワークケーブル、カートリッジ、その他のコンポーネントを選択。
|
電源装置オプション |
標準 |
CPC ポートおよび分圧器を搭載 |
CPC ポート、分圧器、シリアルポートを搭載 |
|---|---|---|---|
| Powermax45 SYNC 400 V CE/CCC |
088574 |
088575 |
088576 |
| Powermax45 SYNC 230 V CE/CCC |
088577 |
088578 |
088579 |
~ すべてのシステムで使用可能 ~
トーチオプション
トーチとカートリッジのオプションについては、下部のトーチと消耗部品のセクションをご覧ください。
ケーブルオプション
|
|
ワークケーブル |
コントロールケーブル |
||||
|---|---|---|---|---|---|---|
|
ケーブル長 |
ハンドクランプ |
リモートペンダント |
CNC、スペードコネクター、分電圧 |
CNC、スペードコネクター、分電圧なし |
RS-485 シリアル通信、無端子 |
RS-485 シリアル通信、D-sub |
|
7.6 m (25 フィート) |
223595 |
128650 |
228350 |
023206 |
223236 |
223239 |
|
15.2 m (50 フィート) |
223596 |
128651 |
228351 |
023279 |
223237 |
223240 |
|
22.8 m (75 フィート) |
223127 |
128652 |
|
|
|
|
リソース
説明書およびドキュメント
.Cut Charts for Powermax45/65/85/105 SYNC (Multilingual) (Revision 4)
最終更新
06/04/2024
SmartSYNC トーチ
SmartSYNC トーチは RFID 機能を備え、Hypertherm カートリッジと組み合わせると、 Powermax SYNC システムと通信して、電源装置のアンペア数とプロセスを自動的に設定します。ハンド、マシン、およびロボットトーチの構成で利用できます。
|
|
ハンド |
マシン |
ロボット/ミニ |
|||
|---|---|---|---|---|---|---|
|
|
75° |
15° |
180° |
180° |
90° |
45° |
|
4.5 m |
|
|
|
059733 |
|
|
|
7.6 m (25 フィート) |
059726 |
059723 |
059719 |
059734 |
059731 |
059729 |
|
10.7 m (35 フィート) |
|
|
059720 |
|
|
|
|
15.2 m (50 フィート) |
059727 |
059724 |
059721 |
059735 |
059732 |
059730 |
|
22.8 m (75 フィート) |
059728 |
059725 |
059722 |
|
059767 |
059766 |
|
30 m (100 フィート) |
059770 |
|
|
059801 |
|
|
|
|
ロングトーチ |
|||
|---|---|---|---|---|
|
|
0.6 m (2 フィート)、45° |
0.6 m (2 フィート)、90° |
1.2 m (4 フィート)、45° |
1.2 m (4 フィート)、90° |
|
4.5 m |
|
|
|
|
|
7.6 m (25 フィート) |
|
528114 |
|
|
|
10.7 m (35 フィート) |
|
|
|
|
|
15.2 m (50 フィート) |
528116 |
528117 |
528118 |
528119 |
|
22.8 m (75 フィート) |
||||
Hypertherm カートリッジ
Hypertherm カートリッジ消耗部品プラットフォームは、標準的なエアプラズマ消耗部品に革新的な変化をもたらします。各一体型カートリッジは、プロセスとアンペア数ごとに最適化されており、プラズマでの切断やガウジングに必要な部品を劇的に簡素化しながら、優れた性能を確保します。
Powermax システム用の Hypertherm カートリッジは、品質と信頼性に関する当社の高い基準を満たすように製造されています。適切なアセンブリと機能を確保するため、製造プロセスの一環として各カートリッジの点火テストを行っています。そのため、カートリッジの先端に焼け跡が見られる場合があります。これは正常なものであり、損傷を示すものではありません。
ハンドトーチ用のタッチ切断および FineCut
マシントーチ用のマシンおよび FineCut
