Powermax65 プラズマシステム
65 アンペアの Powermax65® プラズマ電源装置は、December 2021 に製造が停止し、Hypertherm より販売されなくなります。オリジナルの交換トーチ、消耗部品、修理部品については Hypertherm は引き続き製造を行っています。追加のアップグレードプションについては、トーチおよび消耗部品のセクションを参照してください。
Hypertherm テクニカルサービス部門は、引き続きこのモデルをサポートします。
システム情報
製品ライフサイクル
該当する電源装置部品番号：
083234, 083235, 083266, 083267, 083268, 083269
該当するシステムの部品番号：
083270, 083271, 083273, 083275, 083276, 083277, 083278, 083279, 083280, 083282, 083284, 083285, 083286, 083287, 083288, 083290, 083293, 083294, 083300, 083301, 083302, 083303, 083304, 083305, 083306, 083307, 083308, 083309, 083310, 083326, 083328
| 入手可能なもの | |
|---|---|
| 電源装置 | ⊗ |
| オリジナルのトーチ | ✔ |
| サービス部品 | ✔ |
| 消耗部品 | ✔ |
| 技術サポート | ✔ |
仕様
| 入力電圧 | CSA | 200～480 V、単相、50/60 Hz 200～600 V、3 相、50/60 Hz |
|---|---|---|
| CE | 380/400 V、3 相、50/60 Hz | |
| 入力電流 (9kW 時) | CSA | 200/208/240/480 V、単相、52/50/44/22 A 200/208/240/480/600 V、3 相、32/31/27/13/13 A |
| CE | 380/400 V、3 相、15.5/15 A | |
| 出力電流 | 20~65 A | |
| 定格出力電圧 | 139 VDC | |
| 使用率 (40°C 時) | CSA | 50% (65 A、230～600 V、単/3 相時) 40% (65 A、200～208 V、単/3 相時) 100% (46 A、230～600 V、単/3 相時) |
| CE | 50% (65 A、380/400 V、3 相時) 100% (46 A、380/400 V、3 相時) |
|
| 最大無負荷電圧 (OCV) | CSA | 295 VDC |
| CE | 270 VDC | |
| 寸法 (ハンドル込み) | 奥行き 500 mm、幅 234 mm、 高さ 455 mm |
|
| 7.6 m トーチを含む重量 | CSA | 29 kg |
| CE | 26 kg | |
| ガス供給 | クリーン、ドライ、オイルなしエアまたは窒素 | |
| 推奨ガス入力 流量/圧力 |
切断：189 l/分 (5.9 バール時) ガウジング：212 l/分 (4.8 バール時) |
|
| 電源ケーブル長 | 3 m | |
| 電源装置型式 | インバータ – IGBT | |
エンジン駆動発動機によるオペレーション
| エンジン駆動定格 | システム出力電流 | 性能 (アーク伸張性) |
|---|---|---|
| 15 kW | 65 A | フル |
| 12 kW | 65 A | 制限あり |
| 12 kW | 40 A | フル |
| 8 kW | 40 A | 制限あり |
| 8 kW | 30 A | フル |

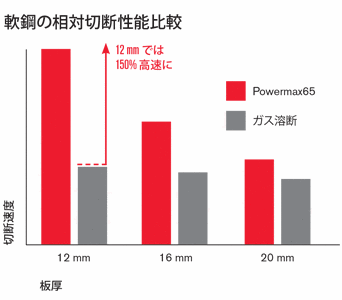

切断能力
| 切断能力 | 板厚 | 切断速度 |
|---|---|---|
|
切断 |
||
| 推奨切断能力 | 20 mm | 500 mm/分 |
| 25 mm | 250 mm/分 | |
| 分離 (ハンド切断) | 32 mm | 125 mm/分 |
| ピアス * | 16 mm | |
* ハンドおよび自動トーチ高さコントロール用のピアス率
| 切断能力 | メタル除去量 | 深さ x 幅 |
|---|---|---|
|
ガウジング |
||
| 通常のガウジング | 4.8 kg/時 | 深さ 3.5 mm x 幅 6.6 mm |
切断条件表
| 材料 | 板厚 | 電流 | 切断速度 * | ||
|---|---|---|---|---|---|
| インチ | mm | アンペア (A) | インチ/分 | mm/分 | |
| 軟鋼 | 10 ゲージ | 3 | 65 | 224 | 6100 |
| 1/4 | 6 | 65 | 116 | 3240 | |
| 3/8 | 10 | 65 | 62 | 1500 | |
| 1/2 | 12 | 65 | 40 | 1140 | |
| 5/8 | 16 | 65 | 26 | 650 | |
| ステンレス | 10 ゲージ | 3 | 65 | 296 | 8260 |
| 1/4 | 6 | 65 | 96 | 2850 | |
| 3/8 | 10 | 65 | 52 | 1250 | |
| 1/2 | 12 | 65 | 32 | 920 | |
| アルミ | 1/8 | 3 | 65 | 336 | 8800 |
| 1/4 | 6 | 65 | 152 | 4400 | |
| 3/8 | 10 | 65 | 68 | 1650 | |
| 1/2 | 12 | 65 | 48 | 1330 | |
*切断速度は Hypertherm ラボでのテスト結果によるものです。
切断速度は、最大速度の約 80% です。 切断品質を最適化するため、切断速度は切断の用途によって異なることがあります。 詳細は取扱説明書をご覧ください。
リソース
説明書およびドキュメント
Powermax65/85 Operator Manual (806650 revision 4)
新しい消耗部品プラットフォームにアップグレード！
Hypertherm カートリッジ消耗部品プラットフォームは、標準的なエアプラズマ消耗部品からの革新的な変化をもたらします。各一体型カートリッジは、プロセスとアンペア数ごとに最適化されており、プラズマでの切断やガウジングに必要な部品を劇的に簡素化しながら、優れた性能を確保します。
トーチとケーブルのオプション
Duramax トーチオプション
(ロングトーチを含む Duramax Hyamp トーチ部品番号については、Powermax125 を参照してください)
| ハンドトーチ | マシントーチ | ロボットトーチ | |||||
|---|---|---|---|---|---|---|---|
| ケーブル長 | 75° | 15° | 180° | ミニ 180° | 45° | 90° | 180° |
| 4.5 m | 059476 | 059481 | |||||
| 7.6 m | 059473 | 059470 | 059477 | 059482 | 059464 | 059465 | 059466 |
| 10.7 m | 059478 | 059483 | |||||
| 15.2 m | 059474 | 059471 | 059479 | 059484 | |||
| 22.8 m | 059475 | 059472 | 059480 | ||||
ケーブルオプション
| ワークケーブル | コントロールケーブル | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| ケーブル長 | ハンドクランプ | C 型クランプ | リング端子 | リモートペンダント | CNC、スペードコネクター、分電圧 | CNC、スペードコネクター、分電圧なし | CNC、D-sub コネクター、分電圧 | RS-485 シリアル通信、無端子 | RS-485 シリアル通信、D-sub |
| 7.6 m | 223035 | 223203 | 223209 | 128650 | 228350 | 023206 | 223048 | 223236 | 223239 |
| 15.2 m | 223034 | 223204 | 223210 | 128651 | 228351 | 023279 | 123896 | 223237 | 223240 |
| 22.8 m | 223033 | 223205 | 223211 | 128652 | |||||
Hypertherm カートリッジとアダプターのアップグレード
カートリッジアダプター
カートリッジトーチアダプターは、標準の消耗部品から新しい Hypertherm カートリッジ消耗部品プラットフォームに移行するためのオプションのアップグレードを提供します。以下のシステムおよびトーチタイプをお使いの場合、トーチアダプターを使用することでカートリッジプラットフォームに移行できます。
|
システム |
トーチのタイプ |
アダプターの部品番号 |
|
Powermax45® XP |
Duramax® Lock ハンド、マシン、およびロボット |
|
|
Powermax65® |
Duramax ハンド、マシン、およびロボット |
|
|
Powermax85® |
||
|
Powermax105® |
ハンドトーチ用のタッチ切断および FineCut®
マシントーチ用のマシンおよび FineCut®
スタンドオフが望ましい場合、機械式カートリッジはハンドトーチで使用できます。
|
Hypertherm カートリッジ |
|
|
プロセス |
カートリッジ |
|
65 A |
|
|
45 A |
|
|
FineCut マシン切断 |
|
|
オームリングキット |
(#420580 オームリング 3 つを含む) |
|
代替対象となる部品一式 |
||||
|
シールド |
ノズル | 電極 |
リテイニングキャップ |
渦巻きリング |
|
220817 または |
220819 |
220842 または 220777 |
220854 または 220953 |
220857 |
|
220941 |
||||
|
220948 または 220955 |
220930 |
220947 |
||
