XPR170 プラズマ切断システム
極めて薄い素材から中厚板までの切断に、次世代の X-Definition®プロセスを提供する XPR170®は、プラズマ性能を拡張し、これまで不可能だった応用の機会をもたらします。
軟鋼、ステンレス、アルミに対して比類ない X-Definition 切断品質を実現する XPR170 は、切断速度の向上で生産性を大幅に改善し、運用コストを削減します。XPR® は、使いやすい新機能と設計システムの最適化により、最適な性能と卓越した信頼性を確保しつつ、オペレーターの介入を最小限に抑えます。
システム情報
結果
業界をリードする X-Definition 切断品質
軟鋼、ステンレス、アルミの次世代の X-Definition 切断を目指し、洗練されたプロセスに新技術を融合した XPR は、HyDefinition® 切断品質を進化させます。
-
薄い軟鋼で安定した ISO レンジ 2 切断品質を実現
-
厚い軟鋼やステンレスでは拡張レンジ 3 の切断品質を達成
-
優れたステンレス切断品質
-
Vented Water Injection™(VWI) を使用した優れたアルミ切断
生産性の最適化と運用コストの低減
-
従来の技術と比較して運用コストを大幅に削減
-
厚い材料での切断速度がアップ
-

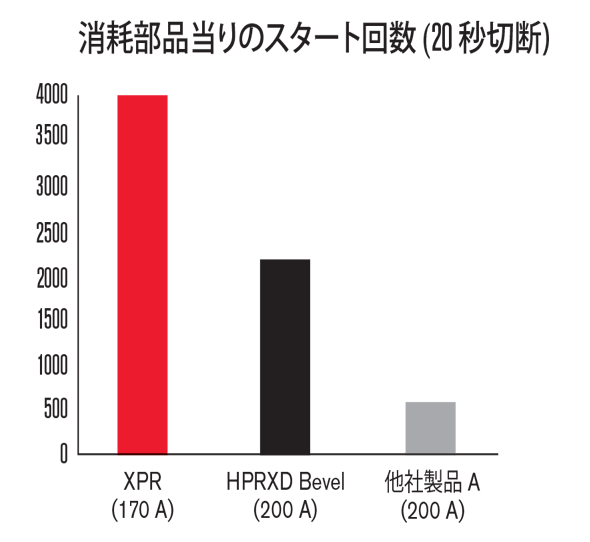

軟鋼切断での消耗部品寿命を大きく向上
-
厚い材料のピアシングで、競合のプラズマシステムよりも優れた性能を発揮
-
XPR 自動ガウジングは、カーボンアークガウジングと比べて研削を最小化または不要にします。これにより、より迅速に溶接準備が整った部品を、よりクリーンなガウジ形状で生産することが可能になります
設計システムの最適化と使い易さ
-
ランプダウンエラー保護により、実質的な消耗部品寿命が大幅に向上
-
より良いメンテナンスと必要なサービスを促す自動システム監視と具体的なトラブルシューティングコード
-
EasyConnect™ トーチリードと、片手で行えるトーチとレセプタクルの接続により、素早く簡単な交換を実現
-
消耗部品の交換が簡単な QuickLock™ 電極
-
Web インターフェースツールは、電源装置の Wi-Fi およびイーサネット LAN を介してアクセスでき、システムの監視とサービスが可能です
-
イーサネット LAN および MTConnect ® を介した内蔵型 IIoT (産業用モノのインターネット) により、世界中どこからでもスマートな監視のためのリモートデータアクセスが可能となります
-
マニュアルセットモードは、ガウジングやオフテーブルベベリングなどのシンプルなアプリケーションに最適です。最後のセットアップを保持することで、高速かつ繰り返し可能なワークフローを実現し、CNC/PLC 統合を必要とせずにセットアップと操作を簡素化します
高度なプロセス制御とその伝送
Core™、CorePlus™、Vented Water Injection™ (VWI™)、および OptiMix™ の 4 つのコンソール オプションは、強化されたステンレス鋼とアルミニウムの切断能力を継承しつつ全てのコンソールで抜群の軟鋼切断品質を提供します。簡単な操作で高い生産性を実現するためすべてのコンソールは CNC を通して完全に制御することが可能です。
ガス接続コンソールのガス/流体
| Core | CorePlus | Vented Water Injection (VWI) | OptiMix | |
|---|---|---|---|---|
| O2/N2/エア | X | X | X | X |
| Ar | X | X | X | |
| F5/Ar/H2O | X | X | ||
| H2-N2-Ar 混合 | X |
仕様
| 最大無負荷電圧 (U0) | 360 VDC |
| 最大出力電流 | 170 A |
| 最大出力電力 | 35.7 kW |
| 出力電圧 | 50 VDC～210 VDC |
| 使用率 100% のアーク電圧 | 210 V |
| 定格使用率 | 35.7 kW、40° C (104° F) で 100% |
| 運転時の周囲温度範囲 | -10° C～40° C (14° F～104° F) |
| 力率 | 35.7 kW で 0.98 |
| 冷却 | 強制エア (クラス F) |
| 絶縁 | クラス H |
| EMC エミッション仕様 (CE モデルのみ) | クラス A |
| リフトポイント |
上部リフティングアイ重量定格 454 kg (1,000 lb.) 底部リフティングトラックスロット |
オペレーションデータ
| 軟鋼 | mm | インチ | |
|---|---|---|---|
| ピアシング能力 | (アルゴンアシストシールドガス) | 40 | 1–9/16 |
| (標準エアシールドガス) | 35 | 1–3/8 | |
| 分離 | 60 | 2–3/8 | |
| ステンレス | |||
| ピアシング能力 | 22 | 7/8 | |
| 分離 | 38 | 1–1/2 | |
| アルミ | |||
| ピアシング能力 | 25 | 1 | |
| 分離 | 38 | 1–1/2 | |
これは、利用可能なプロセスまたは板厚の完全なリストを示すものではありません。
| コンソール | 切断ガス | 電流 (アンペア数) | 板厚 (mm) | おおよその切断速度 (mm/分) |
板厚 (インチ) | おおよその切断速度 (インチ/分) |
|---|---|---|---|---|---|---|
| 軟鋼 | ||||||
| Core™、CorePlus™、VWI™、OptiMix™ | O2 プラズマ | 30 | 0.5 | 5348 | 0.018 | 215 |
| O2 シールド | 3 | 1153 | 0.135 | 40 | ||
| 5 | 726 | 3/16 | 30 | |||
| O2 プラズマ | 50 | 3 | 3820 | 0.105 | 155 | |
| エアシールド | 5 | 2322 | 3/16 | 95 | ||
| 8 | 1369 | 5/16 | 55 | |||
| O2 プラズマ | 80 | 3 | 5582 | 0.105 | 225 | |
| エアシールド | 6 | 3048 | 1/4 | 110 | ||
| 12 | 1405 | 1/2 | 55 | |||
| O2 プラズマ | 130 | 3 | 6502 | 0.035 | 240 | |
| エアシールド | 10 | 2680 | 3/8 | 110 | ||
| 38 | 256 | 1–1/2 | 10 | |||
| O2 プラズマ | 170 | 6 | 5080 | 1/4 | 200 | |
| エアシールド | 12 | 3061 | 1/2 | 115 | ||
| 25 | 1175 | 1 | 45 | |||
| 60 | 152 | 2–3/8 | 6 | |||
| ステンレス | ||||||
| Core、CorePlus、VWI、OptiMix | N2 プラズマ | 40 | 0.8 | 6100 | 0.036 | 240 |
| N2 シールド | 3 | 2683 | 0.105 | 120 | ||
| 6 | 918 | 1/4 | 32 | |||
| VWI および OptiMix | F5 プラズマ | 80 | 3 | 4248 | 0.135 | 140 |
| N2 シールド | 6 | 1916 | 1/4 | 70 | ||
| 12 | 864 | 1/2 | 34 | |||
| N2 プラズマ | 170 | 10 | 1975 | 3/8 | 80 | |
| H2O シールド | 20 | 978 | 3/4 | 40 | ||
| 38 | 434 | 1 ～ 1/2 | 17 | |||
| OptiMix | H2-Ar-N2 プラズマ | 170 | 10 | 1975 | 3/8 | 80 |
| N2 シールド | 12 | 1735 | 1/2 | 65 | ||
| 38 | 256 | 1 ～ 1/2 | 10 | |||
| アルミ | ||||||
| Core、CorePlus、VWI、OptiMix | エアプラズマ | 40 | 1.5 | 4799 | 0.036 | 240 |
| エアシールド | 3 | 2596 | 1/8 | 85 | ||
| 6 | 911 | 1/4 | 32 | |||
| VWI および OptiMix | N2 プラズマ | 80 | 3 | 3820 | 1/8 | 140 |
| H2O シールド | 6 | 2203 | 1/4 | 80 | ||
| 10 | 956 | 1/2 | 28 | |||
| N2 プラズマ | 130 | 6 | 2413 | 1/4 | 95 | |
| H2O シールド | 10 | 1702 | 3/8 | 70 | ||
| 20 | 870 | 3/4 | 35 | |||
| N2 プラズマ | 170 | 10 | 1994 | 3/8 | 80 | |
| H2O シールド | 20 | 978 | 3/4 | 40 | ||
| 38 | 434 | 1 ～ 1/2 | 17 | |||
| OptiMix | H2-Ar-N2 プラズマ | 170 | 10 | 3334 | 3/8 | 135 |
| N2 シールド | 20 | 1213 | 3/4 | 50 | ||
| 38 | 384 | 1 ～ 1/2 | 15 | |||
購入情報
当社の購入場所ページで認定パートナーを検索するか、さらにサポートが必要な場合は直接 Hypertherm までご連絡ください。
リソース
説明書およびドキュメント
XPR トーチ
| 部品番号 標準 |
部品番号 標準 開先/ロボット |
部品番号 開先/ロボット |
説明 |
| 428383 | 428825 | 428831* | リード：6.6′ |
| 428384 | 428826 | 428832* | リード：8.2′ |
| 428385 | 428827 | 428833* | リード：9.8 フィート |
|
428386 |
428828 | 428834* | リード：11.5′ |
| 428824 | 428829 | 428335* | リード：13.1′ |
| 428387 | 428830 | 428836* | リード：4.8′ |
| 428978** | 428979** | リード：20′** | |
| 428916 | リード：Thru arm robotic 11.5′ | ||
| 428918 | リード：Thru arm robotic 14.8′ | ||
| 420500 | トーチ取り付けスリーブ：標準 | ||
| 420501 | トーチ取り付けスリーブ：ショート | ||
| 420502 | トーチ取り付けスリーブ：延長 | ||
| 420788 | 回転トーチ取り付けスリーブ：ショート | ||
| 420789 | 回転トーチ取り付けスリーブ：ミディアム | ||
| 420790 | 回転トーチ取り付けスリーブ：延長 | ||
| 420220 | クイックディスコネクト トーチレセプタクル | ||
| 420221 | クイックディスコネクト XPR トーチ | ||
| 420368 | 水管 |
* 開先/ロボットリードセット 428831-428836 には、延長 1.2 m (48 インチ) のストレインリリーフが含まれています。
** 6 m (20 フィート) のリードは、7.5 m (24.6 フィート) 以下のコンソールガスアセンブリとのみ互換性があります。
XPR 消耗部品
ノズルと電極の数量は各種用意されています。消耗部品のご注文は Hypertherm の公認販売代理店にご連絡ください。お使いの消耗部品の外観は若干異なることがあります。
軟鋼
| アンペア数 | プロセス | シールド キャップ |
シールド | ノズル リテイニングキャップ |
ノズル | 渦巻きリング | 電極 | 水管 |
|---|---|---|---|---|---|---|---|---|
| 30 A | O2/O2 | 420200 | 420228 | 420365 | 420225 | 420407 | 420222 | 420368 |
| 50 A | O2/エア | 420200 | 420237 | 420365 | 420234 | 420233 | 420231 | 420368 |
| 80 A | O2/エア | 420200 | 420246 | 420365 | 420243 | 420242 | 420240 | 420368 |
| 130 A | O2/エア | 420200 | 420255 | 420365 | 420252 | 420242 | 420249 | 420368 |
| 170 A | O2/エア | 420200 | 420513 | 420365 | 420261 | 420260 | 420258 | 420368 |
非鉄
| アンペア数 | プロセス | シールド キャップ |
シールド | ノズル リテイニングキャップ |
ノズル | 渦巻きリング | 電極 | 水管 |
|---|---|---|---|---|---|---|---|---|
| 40 A | N2/N2 | 420200 | 420291 | 420365 | 420288 | 420314 | 420303 | 420368 |
| エア / エア | 420200 | 420291 | 420365 | 420288 | 420314 | 420294 | 420368 | |
| 60 A | N2/N2 | 420200 | 420309 | 420365 | 420297 | 420323 | 420303 | 420368 |
| F5/N2 | 420200 | 420309 | 420365 | 420297 | 420323 | 420303 | 420368 | |
| N2/H2O | 420200 | 420300 | 420365 | 420296 | 420323 | 420303 | 420368 | |
| エア / エア | 420200 | 420309 | 420365 | 420297 | 420323 | 420294 | 420368 | |
| 80 A | N2/N2 | 420200 | 420309 | 420365 | 420306 | 420323 | 420303 | 420368 |
| F5/N2 | 420200 | 420309 | 420365 | 420306 | 420323 | 420303 | 420368 | |
| N2/H2O | 420200 | 420300 | 420365 | 420290 | 420323 | 420303 | 420368 | |
| エア / エア | 420200 | 420309 | 420365 | 420306 | 420323 | 420294 | 420368 | |
| 130 A | N2/N2 | 420200 |
420318 |
420365 |
420315 |
420314 | 420356 | 420368 |
| H2-Ar-N2/N2 | 420200 | 420318 | 420365 | 420315 | 420323 | 420356 | 420368 | |
| N2/H2O | 420200 | 420469 | 420365 | 420315 | 420314 | 420356 | 420368 | |
| 170 A | N2/N2 | 420200 | 420327 | 420365 | 420324 | 420314 |
420356 |
420368 |
| H2-Ar-N2/N2 | 420200 | 420327 | 420365 | 420324 | 420323 | 420356 | 420368 | |
| N2/H2O | 420200 | 420472 | 420365 | 420324 | 420314 | 420356 | 420368 | |
| エア / エア | 420200 | 420513 | 420365 | 420524 | 420260 | 420258 | 420368 |
ガウジング用消耗部品
軟鋼
| アンペア数 | プロセス | シールドキャップ | シールド | ノズル リテイニングキャップ |
ノズル* | 渦巻きリング | 電極 | 水管 |
|---|---|---|---|---|---|---|---|---|
| 170A | O2/エア | 420200 | 10086659 | 420365 | 10087904 (.140) ボア | 420242 | 10086653 | 420368 |
| 300A | O2/エア | 420200 | 10086659 | 420365 | 10086655 (.180) ボア | 420242 | 10086653 | 420368 |
| 460A | O2/エア | 420200 | 10086659 | 420365 | 10086657 (.195) ボア | 420242 | 10086653 | 420368 |
XPR170 スターターキット
| 部品番号 | 説明 |
|---|---|
| 428842 | XPR170 軟鋼消耗部品スターターキット (トーチを含む) |
| 428841 | XPR170 非鉄消耗部品スターターキット (トーチを含む) |
| 428840 | XPR170 軟鋼消耗部品スターターキット |
| 428843 | XPR170 非鉄消耗部品スターターキット |
| 428944 | XPR170 Core コンソール非鉄消耗部品スターターキット |
