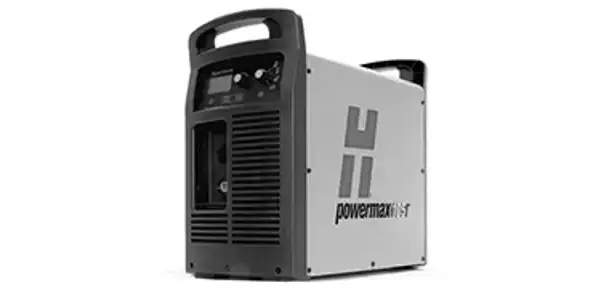

قاطع بلازما Powermax105
Powermax105® مصدر طاقة البلازما بقدرة 105 أمبير سيتوقف عن التصنيع في ديسمبر 2021، ولن يكون متاحًا للبيع من Hypertherm. نستمر في إنتاج المشاعل الأصلية البديلة والمواد الاستهلاكية وقطع الغيار. راجع قسم المشاعل والمواد الاستهلاكية للحصول على خيارات ترقية إضافية.
لا يزال قسم خدمة فنية Hypertherm يدعم هذا النموذج.
معلومات النظام
دورة حياة المنتج
059390, 059391, 059392, 059430, 059431, 059432, 059433, 059393, 059410, 059411, 059412, 059370, 059371
أرقام أجزاء النظام المتأثرة:
059374, 059375, 059376, 059377, 059378, 059379, 059380, 059381, 059382, 059383, 059384, 059385, 059386, 059387, 059394, 059395, 059396, 059397, 059398, 059399, 059400, 059401, 059402, 059403, 059404, 059406, 059407, 059414, 059415, 059416, 059417, 059418, 059419, 059420, 059421, 059422, 059423, 059424, 059426, 059427, 059434, 059435, 059436, 059437, 059438, 059439, 059440, 059441, 059442, 059443, 059444, 059446, 059447, 059448, 059449, 059450, 059451, 059485, 059604, 059714
| مدى التوافر | |
|---|---|
| مصدر الطاقة | ⊗ |
| المصباح الأصلي | ✔ |
| قطع الغيار | ✔ |
| المواد الاستهلاكية | ✔ |
| الدعم الفني | ✔ |
المواصفات الفنية
قدرة القطع
| سعة الاستيعاب: | مقاس الارتفاع | سرعة القطع |
|---|---|---|
|
القطع |
||
| الاقتراحات | 32 مم (1-1/4 بوصة) | 500 مم/دقيقة (20 جزءًا في الدقيقة) |
| 38 مم (1-1/2 بوصة) | 250 مم/دقيقة (10 جزء في الدقيقة) | |
| الفصل (قطع يدوي) | 50 مم (2 بوصة) | 125 مم/دقيقة (5 ipm) |
| بيرس * | 22 مم (7/8 بوصة) | |
* تصنيف الثقب للاستخدام المحمول أو مع التحكم في ارتفاع شعلة أوتوماتيكية.
| سعة الاستيعاب: | معدل إزالة المعادن | مقطع الأخدود |
|---|---|---|
|
الحفر |
||
| الحفارة النموذجية | 9,8 كجم/ساعة (21.7 رطل/ساعة) |
6.6 مم عمق × 6.0 مم عرض (0.26 بوصة عمق × 0.24 بوصة عرض) |
مخطط القطع
| المادة | مقاس الارتفاع | الحالي | سرعة خفض الإنتاج * | ||
|---|---|---|---|---|---|
| بوصة | مم | أمبير | ipm | مم/دقيقة | |
| الفولاذ الطري (أو الصلب الكربوني) | 1/4 | 6 | 105 | 192 | 5090 |
| 3/8 | 8 | 105 | 116 | 3870 | |
| 1/2 | 12 | 105 | 76 | 2060 | |
| 3/4 | 20 | 105 | 40 | 940 | |
| الفولاذ الطري (أو الصلب الكربوني) | 1/4 | 6 | 105 | 224 | 6000 |
| 3/8 | 8 | 105 | 112 | 4210 | |
| 1/2 | 12 | 105 | 68 | 1860 | |
| 3/4 | 20 | 105 | 34 | 810 | |
| الألومنيوم | 1/4 | 6 | 105 | 265 | 7090 |
| 1/2 | 12 | 105 | 91 | 2450 | |
| 3/4 | 20 | 105 | 50 | 1190 | |
*سرعات قطع الإنتاج هي نتيجة الاختبارات المعملية لشركة Hypertherm.
تبلغ سرعات الإنتاج حوالي 80% من الحد الأقصى. للحصول على جودة قطع مثالية، قد تختلف سرعات القطع بناءً على تطبيقات القطع المختلفة. يرجى الرجوع إلى دليل المستخدم للحصول على مزيد من المعلومات.
البيانات العامة
| جهد مصدر الإمداد | CSA | 200–600 V, 3-PH, 50/60 Hz |
|---|---|---|
| CE | 400 فولت، 3 فلط، 50/60 هرتز 200–400 V, 3-PH, 50/60 Hz |
|
| CCC | 380 فولت، 3 فلط، 50/60 هرتز | |
| تيار الإدخال @ 16,8 كيلوواط | 200/208/240/380/400/480/600 V, 58/56/49/28/25/22 A | |
| تيار الخرج | 30–105 A | |
| الجهد الاسمي للخارج | 160 فولت تيار مستمر (VDC) | |
| دورة التشغيل عند 40° مئوية (104° فهرنهايت) | 80% @ 105 A | |
| جهد الدائرة المفتوحة (OCV) |
|
|
| الأبعاد مع المقابض | 592 mm D; 274 mm W; 508 mm H (23.3″ D; 10.8″ W; 20.0″ H) | |
| الوزن مع المشعل 7,6 م (25 قدمًا) |
|
|
| الإمداد بالغاز | هواء أو نيتروجين نظيف وجاف وخالٍ من الزيت | |
| معدل تدفق/ضغط مدخل الغاز الموصى به |
القطع 217 لتر/دقيقة (460 قدم مكعب قياسي في الساعة) عند 5,9 بار (85 رطل لكل بوصة مربعة) الحفر 227 لتر/دقيقة (480 قدم مكعب قياسي في الساعة) عند 4,8 بار (70 رطل لكل بوصة مربعة) |
|
| طول كابل الطاقة | 3 م (10') * | |
| مصدر الطاقة | العاكس - IGBT | |
| متطلبات المحرك | 30 كيلوواط للخرج الكامل 105 أمبير | |
| المواصفات التقنية | معتمد من CSA للاستخدام في الأمريكتين وآسيا، باستثناء الصين. CE، C-Tick، CU/GOST، أوكرانيا, والصربية - للاستخدام في أوروبا وأستراليا وبيلاروسيا وكازاخستان, روسيا وصربيا وأوكرانيا وغيرها من البلدان التي تم قبولها. CCC للاستخدام في الصين. |
|
| ضمان | يتمتع مصدر الطاقة بضمان لمدة 3 سنوات والمشاعل بضمان لمدة عام واحد. | |
*لا يوجد سلك طاقة في بعض طرازات CCC.
تشغيل مولد التي تعمل بالمحرك
| تصنيف محرك القيادة | الحد الأقصى لتيار الإخراج | الأداء (تمدد القوس) |
|---|---|---|
| 30 كيلو واط | 105 A | كامل |
| 22,5 كيلو واط | 105 A | محدود |
| 22,5 كيلو واط | 85 A | كامل |
| 15 كيلو واط | 85 A | محدود |
| 15 كيلو واط | 65 A | محدود |
الموارد
الأدلة والمستندات
التدريب
الترقية إلى منصة مادة مستهلكة من الخرطوشة الجديدة!
تُعد منصة مادة مستهلكة من الخرطوشة Hypertherm تغييرًا ثوريًا لمواد استهلاك البلازما الهوائية القياسية. يتم تحسين كل خرطوشة بقطعة فردية حسب العملية وقوة التيار لضمان الأداء مع تبسيط الأجزاء اللازمة للقطع أو التثقيب بالبلازما بشكل كبير.

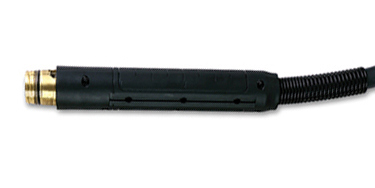

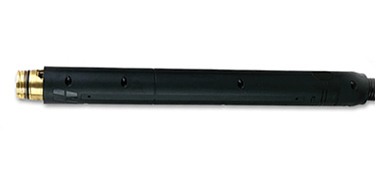

خيارات المشعل والكابل
خيارات مشعل Duramax
(للحصول على أرقام أجزاء مصباح Duramax Hyamp، بما في ذلك المشاعل الطويلة، انظر Powermax125®)
| شعلة يدوية | المشاعل الآلية | شعلة روبوتية | |||||
|---|---|---|---|---|---|---|---|
| مقاس الطول | 75° | 15° | 180° | الطراز Mini 180° | 45° | 90° | 180° |
| 4.5 م (15 بوصة) | 059476 | 059481 | |||||
| 7.6 م (25 بوصة) | 059473 | 059470 | 059477 | 059482 | 059464 | 059465 | 059466 |
| 10.7 م (35 بوصة) | 059478 | 059483 | |||||
| 15.2 م (50 بوصة) | 059474 | 059471 | 059479 | 059484 | |||
| 22.8 م (75 بوصة) | 059475 | 059472 | 059480 | ||||
الخيارات المتاحة
| كابل العمل | كابلات التحكم | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| مقاس الطول | مشبك يدوي | مشبك على شكل حرف C | مشبك حلقي | قلادة يدوية | CNC، موصل مجرفي، جهد مقسم | CNC، موصل مجرفي، لا يوجد جهد مقسم | CNC، موصل d-فرعي، جهد مقسم | الاتصال التسلسلي RS-485، غير متوقف | الاتصال التسلسلي RS-485، D-sub |
| 7.6 م (25 بوصة) | 223254 | 223287 | 223284 | 128650 | 228350 | 023206 | 223048 | 223236 | 223239 |
| 15.2 م (50 بوصة) | 223255 | 223288 | 223285 | 128651 | 228351 | 023279 | 123896 | 223237 | 223240 |
| 22.8 م (75 بوصة) | 223256 | 223289 | 223286 | 128652 | |||||
ترقية خراطيش ومحولات Hypertherm
محول الخرطوشة
يوفر محول الشعلة بالخرطوشة ترقية اختيارية للتحويل من استخدام مواد استهلاكية قياسية إلى منصة مادة مستهلكة من الخرطوشة الجديدة من Hypertherm. يسمح محول الشعلة بالتحويل إلى منصة الخرطوشة إذا كان لديك الأنظمة وأنواع المشاعل التالية.
|
الأنظمة |
نوع المشعل |
رقم قطعة المحول |
|
Powermax33® XP |
قفل Duramax® اليدوي والآلي والروبوتي |
|
|
Powermax125 |
يدوية، وآلية، وروبوتية |
|
|
Powermax125 |
||
|
Powermax125 |
قطع منزلق و FineCut® لمشاعل شعلة يدوية
الميكانيكية و FineCut® للمشاعل الآلية
يمكن أيضًا استخدام الخراطيش الميكانيكية على شعلة يدوية إذا رغبت في القطع باستخدام مسافة أمان.
|
خراطيش Hypertherm |
|
|
العملية |
الخرطوشة: |
|
105 A |
|
|
85 A |
|
|
65 A |
|
|
45 A |
|
|
القطع الآلي باستخدام FineCut |
|
|
طقم حلقة مقاومة |
(يحتوي على 3 حلقات مقاومة #420580) |
|
استبدال هذا المكدس |
||||
|
واقٍ |
غطاء التثبيت |
فوهة |
القطب الكهربائي |
حلقة دوامية |
|
220993 |
220854 أو 220953 (مقاوم) |
220990 |
220842 أو 220777 |
220994 |
|
220817 |
220816 |
|
||
|
220819 |
220857 |
|||
|
220941 |
|
|||
|
220948 أو 220955 |
220930 |
220947 |
||
الحد الأقصى لإزالة الحفارة والحد الأقصى للتحكم MAX
|
خراطيش Hypertherm |
|
|
العملية |
الخرطوشة: |
|
الحفر بأقصى إزالة |
|
|
الحفر بأقصى إزالة |
|
|
التحكم الأقصى في الحفر |
|
|
التحكم الأقصى في الحفر |
|
|
استبدال هذا المكدس |
||||
|
واقٍ |
غطاء التثبيت |
فوهة |
القطب الكهربائي |
حلقة دوامية |
|
220798 |
220854 |
220991 |
220842 |
220994 |
|
220797 |
220857 |
|||
|
420480 |
220991 |
220994 |
||
|
220797 |
220857 |
|||
المواد الاستهلاكية القياسية
الترقيات ذات الصلة
قاطع بلازما Powermax105 SYNC
يوفر قاطع بلازما 32 مم (1-1/4 بوصة) من الدرجة الاحترافية إعدادًا آليًا للعملية ومنصة مادة مستهلكة من الخرطوشة ثورية لسهولة الاستخدام والأداء الأمثل.
اقرأ المزيد
خرطوشة Hypertherm:
تتيح لكمحول الخرطوشة التحويل إلىمنصة مادة مستهلكة من الخرطوشة الجديدة من Hypertherm إذا كان لديك Powermax45® XP مع شعلة Duramax® أو Powermax65®، Powermax85®، أو Powermax105® مع شعلة Duramax.
اقرأ المزيدالمنتجات ذات الصلة
واجهة Powermax EtherCAT لـ EDGE Connect
