Leer másSistema de corte por plasma XPR300
El XPR300® representa el avance más significativo en tecnología de corte por plasma mecanizado en la historia. Este sistema de última generación redefine lo que el plasma puede hacer al ampliar sus capacidades y oportunidades en formas que jamás fueron posibles. Con la calidad de corte X-Definition® inigualable en acero al carbono, acero inoxidable y aluminio, el XPR300 incrementa la velocidad de corte, aumenta de forma importante la productividad y reduce los costes operativos. Las nuevas características de facilidad de uso y la optimización del sistema de ingeniería facilitan la utilización del XPR300 con una mínima intervención del operador y aseguran un rendimiento óptimo y una confiabilidad inigualable.
Información del sistema
Beneficios
Calidad de corte X-Definition líder en la industria
El XPR mejora la calidad de corte de HyDefinition® al combinar la nueva tecnología con procesos depurados para cortes X-Definition™ de última generación, en acero al carbono, acero inoxidable y aluminio.
-

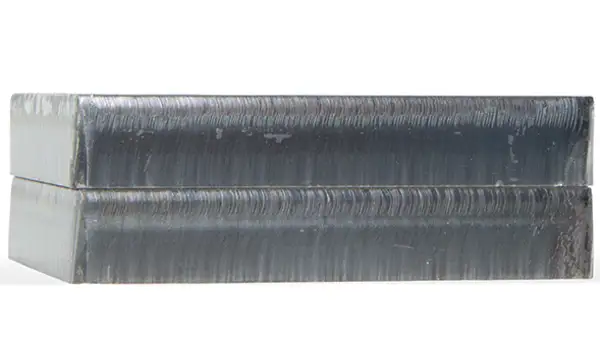

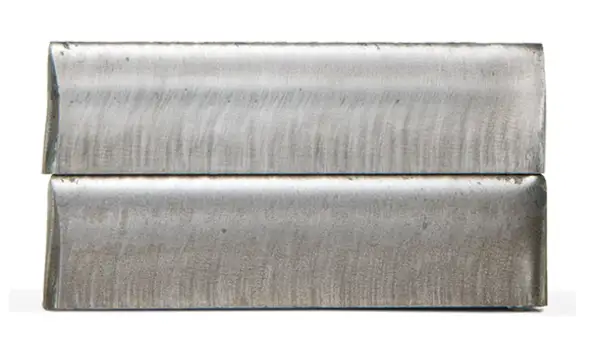

Resultados constantes con ISO rango 2 en acero al carbono
-
Resultados prolongados en la calidad de corte ISO rango 3 en comparación con la tecnología de plasma anterior
-

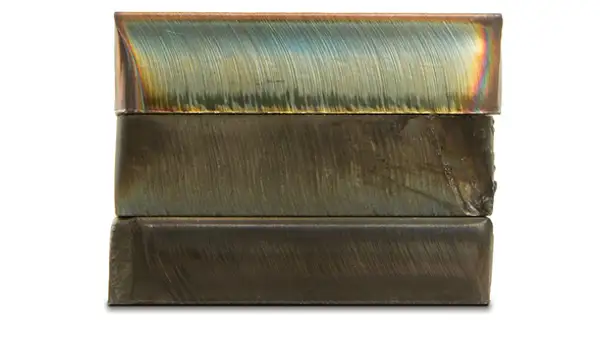

Calidad de corte superior en acero inoxidable en todos los rangos de espesor
-

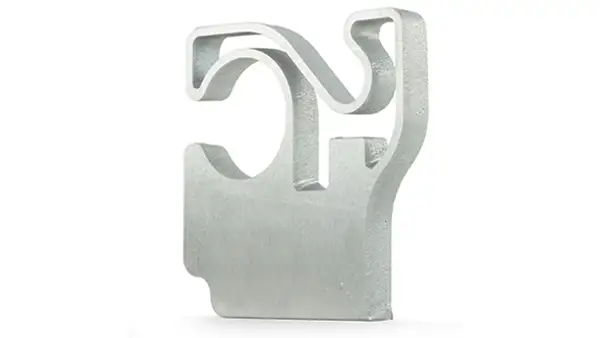

Resultados superiores en aluminio con Vented Water Injection™ (VWI)
Productividad optimizada y costos operativos reducidos
-
Costos operativos considerablemente menores que los de la tecnología de generaciones anteriores
-
Mayores velocidades de corte en materiales más espesos
-
Importante mejora en la duración de los consumibles en aplicaciones sobre acero al carbono
-
Capacidad de perforación de mayor espesor que los sistemas de plasma de la competencia
-
El ranurado automatizado XPR minimiza o elimina la rectificación en comparación con el ranurado por arco de carbono, lo que produce piezas listas para soldar con perfiles de ranurado más limpios
Optimización del diseño del sistema
XPR está diseñado para proporcionar cortes de la mejor calidad y el rendimiento óptimo del sistema de manera automática. La tecnología avanzada de la fuente de energía proporciona una retroalimentación al sistema rápida y altamente receptiva e interviene automáticamente para eliminar los eventos que tienen un impacto negativo en la eficiencia del sistema y la duración de los consumibles.
La Arc Response Technology™ del XPR ofrece protección automática de la antorcha y del error de apagado gradual. Los sensores de la fuente de poder producen códigos de diagnóstico depurados e información de monitoreo del sistema significativamente mejorado que reduce los tiempos de solución de problemas y proporciona datos proactivos de mantenimiento para una mayor optimización del sistema.
-
Triplica la duración de los consumibles en comparación con los sistemas de los competidores al eliminar el impacto de los errores de apagado gradual.
-
Reduce el impacto de los apagados catastróficos de los electrodos que pueden dañar la antorcha a altos niveles de corriente
Fácil de usar
-
La operación intuitiva y el monitoreo automático redefinen la facilidad de uso
-
Control total de todas las funciones y ajustes a través del CNC
-
Monitoreo automático del sistema y códigos específicos de localización de problemas para un mejor mantenimiento y avisos de servicio
-
Cables y mangueras de la antorcha EasyConnect™ y una antorcha manual con conexión de receptáculo para cambios rápidos y fáciles
-
Electrodo QuickLock™ para el fácil reemplazo de consumibles
-
Se puede acceder a la herramienta de interfaz web a través de WI-FI y Ethernet LAN en la fuente de alimentación para la supervisión y el mantenimiento del sistema
-
IIoT (Internet de las cosas industrial) integrado a través de Ethernet LAN y MTConnect® permite el acceso remoto a los datos para una supervisión más inteligente desde cualquier parte del mundo
-
El modo de configuración manual es ideal para aplicaciones sencillas como ranurado y biselado fuera de la mesa; conserva su última configuración para flujos de trabajo más rápidos y repetibles y simplifica la configuración y las operaciones sin necesidad de integración CNC/PLC
Control y entrega de procesos avanzados
Las cuatro opciones de consola (Core™, CorePlus™, Vented Water Injection™ (VWI™) y OptiMix™) ofrecen una calidad de corte de acero al carbono inigualable y cada consola brinda capacidades de corte mejoradas en acero inoxidable y aluminio de manera sucesiva. Todas las consolas se pueden controlar completamente a través del CNC para una mayor productividad y facilidad de uso.
Gases/líquidos de la consola de conexión de gas
| Core | CorePlus | Vented Water Injection (VWI) | OptiMix | |
|---|---|---|---|---|
| O2/N2/Aire | X | X | X | X |
| Ar | X | X | X | |
| F5/Ar/H2O | X | X | ||
| Mezcla de H2-N2-Ar | X |
¡También es mejor para el medio ambiente!
El sistema XPR300 reduce el uso de consumibles, de energía y la huella de carbono.
- Se usa un 64% menos de material de cobre del consumible por pie de corte
- El sistema es 99.5% reciclable y el embalaje es 100% reciclable
- El impacto de carbono de los circuitos magnéticos es 77% menor que el de su antecesor
- La relación de potencia/peso es 62% mayor y los cortes son 14% más rápidos
Especificaciones
| Voltaje en circuito abierto máximo (U0) | 360 V de CC |
| Corriente de salida máxima | 300 A |
| Potencia de salida máxima | 66,5 kW |
| Voltaje de salida | 50 V de CC – 210 V de CC |
| Voltaje del arco al 100% | 210 V |
| Ciclo de trabajo nominal | 100 % a 66,5 kW, 40 °C (104° F) |
| Rango de temperatura ambiente operacional | -10 °C a 40 °C (14 °F-104 °F) |
| Factor de potencia | 0,98 a 66,5kW |
| Enfriamiento | Ventilación forzada (clase F) |
| Aislamiento | Clase H |
| Clasificación de emisiones EMC (solo modelos CE) | Clase A |
| Puntos de levantamiento | Calificación de peso del cáncamo superior: 680 kg (1,500 lb) |
Datos operativos
| Espesor de la tabla de corte | mm | pulgadas | |
|---|---|---|---|
| Capacidad de perforación | Acero blando (con asistencia de argón) | 50 | 2 |
| Acero blando (O2 estándar) | 45 | 1–3/4 | |
| Acero inoxidable | 38 | 1–1/2 | |
| Aluminio | 38 | 1–1/2 | |
| Capacidad de separación | Acero al carbono | 80 | 3–1/8 |
| Acero inoxidable | 75 | 3 | |
| Aluminio | 50 | 2 | |
Esta lista no representa una lista completa de los procesos o espesores que se encuentran disponibles.
| Consola | Gases de corte | Corriente (Amperaje) |
Espesor de la tabla de corte (mm) |
Velocidad de corte aproximada (mm/min) |
Espesor de la tabla de corte (pulg.) |
Velocidad de corte aproximada (pulg/min) |
|---|---|---|---|---|---|---|
| Acero al carbono | ||||||
| Core™, CorePlus™, VWI™ y OptiMix™ | Plasma O2 | 30 | 0.5 | 5348 | 0.018 pulg. | 215 |
| Protección O2 | 3 | 1153 | 0,135 pulg. | 40 | ||
| 5 | 726 | 3/16 pulg. | 30 | |||
| Plasma O2 | 50 | 3 | 3820 | 0,105 pulg. | 155 | |
| Protección aire | 5 | 2322 | 3/16 pulg. | 95 | ||
| 8 | 1369 | 5/16 pulg. | 55 | |||
| Plasma O2 | 80 | 3 | 5582 | 0,105 pulg. | 225 | |
| Protección aire | 6 | 3048 | 1/4 pulg. | 110 | ||
| 12 | 1405 | 1/2 pulg. | 55 | |||
| Plasma O2 | 130 | 3 | 6502 | 0,135 pulg. | 240 | |
| Protección aire | 10 | 2680 | 3/8 pulg. | 110 | ||
| 38 | 256 | 1-1/2 pulg. | 10 | |||
| Plasma O2 | 170 | 6 | 5080 | 1/4 pulg. | 200 | |
| Protección aire | 12 | 3061 | 1/2 pulg. | 115 | ||
| 25 | 1175 | 1 pulg. | 45 | |||
| 50 | 267 | 2 pulg. | 10 | |||
| Plasma O2 | 300 | 12 | 3940 | 1/2 pulg. | 155 | |
| Protección aire | 25 | 1950 | 1 pulg. | 75 | ||
| 50 | 560 | 2 pulg. | 21 | |||
| 80 | 165 | 3 pulg. | 7 | |||
| Acero inoxidable | ||||||
| Núcleo, CorePlus, VWI y OptiMix | Plasma N2 | 40 | 0.8 | 6100 | 0.036 pulg. | 240 |
| Protección N2 | 3 | 2683 | 0,105 pulg. | 120 | ||
| 6 | 918 | 1/4 pulg. | 32 | |||
| VWI y OptiMix | Plasma F5 | 80 | 3 | 4248 | 0.135 | 140 |
| Protección N2 | 6 | 1916 | 1/4 pulg. | 70 | ||
| 12 | 864 | 1/2 pulg. | 34 | |||
| OptiMix | Plasma H2-Ar-N2 | 170 | 10 | 1975 | 3/8 pulg. | 80 |
| Protección N2 | 12 | 1735 | 1/2 pulg. | 65 | ||
| 38 | 256 | 1-1/2 pulg. | 10 | |||
| Plasma H2-Ar-N2 | 300 | 12 | 2038 | 1/2 pulg. | 80 | |
| Protección N2 | 25 | 1040 | 1 pulg. | 40 | ||
| 50 | 387 | 2 pulg. | 17 | |||
| 75 | 162 | 3 pulg. | 6 | |||
| VWI y OptiMix | Plasma N2 | 300 | 12 | 2159 | 1/2 pulg. | 85 |
| Protección H2O | 25 | 1302 | 1 pulg. | 50 | ||
| 50 | 403 | 2 pulg. | 15 | |||
| Aluminio | ||||||
| Núcleo, CorePlus, VWI y OptiMix | Plasma aire | 40 | 1.5 | 4799 | 0.036 | 240 |
| Protección aire | 3 | 2596 | 1/8 pulg. | 85 | ||
| 6 | 911 | 1/4 pulg. | 32 | |||
| VWI y OptiMix | Plasma N2 | 80 | 3 | 3820 | 1/8 pulg. | 140 |
| Protección H2O | 6 | 2203 | 1/4 pulg. | 80 | ||
| 10 | 956 | 1/2 pulg. | 28 | |||
| Plasma N2 | 130 | 6 | 2413 | 1/4 pulg. | 95 | |
| Protección H2O | 10 | 1702 | 3/8 pulg. | 70 | ||
| N2 | 300 | 20 | 870 | 3/4 pulg. | 35 | |
| 12 | 2286 | 1/2 pulg. | 90 | |||
| Protección H2O | 25 | 1302 | 1 pulg. | 50 | ||
| 50 | 524 | 2 pulg. | 20 | |||
| OptiMix | Plasma H2-Ar-N2 | 300 | 12 | 3810 | 1/2 pulg. | 150 |
| Protección N2 | 25 | 2056 | 1 pulg. | 80 | ||
| 50 | 391 | 2 pulg. | 15 | |||
Información de compra
Si necesita más ayuda, visite nuestra página dónde comprar para encontrar un posible distribuidor o comuníquese con Hypertherm directamente.
Recursos
Manuales y documentos
XPR gas connect console selection guide - A4
Última actualización
06/01/2023
Mantenimiento
.XPR300 Manual de instrucciones Revisión 8 (Español/Spanish)
Última actualización
12/16/2024
Capacitación
Antorcha del XPR
| Número de pieza Estándar |
Número de pieza Estándar Bisel/robótico |
Número de pieza Bisel/robótico |
Descripción |
| 428383 | 428825 | 428831* | Cables y mangueras: 6.6 pies |
| 428384 | 428826 | 428832* | Cables y mangueras: 8.2 pies |
| 428385 | 428827 | 428833* | Cables y mangueras: 9.8 pies |
|
428386 |
428828 | 428834* | Cables y mangueras: 11.5 pies |
| 428824 | 428829 | 428335* | Cables y mangueras: 13.1 pies |
| 428387 | 428830 | 428836* | Cables y mangueras: 4.8 pies |
| 428978** | 428979** | Cables y mangueras: 20 pies** | |
| 428916 | Cables y mangueras: Robótica de brazo pasante 11.5 pies | ||
| 428918 | Cables y mangueras: Robótica de brazo pasante 14.8 pies | ||
| 420500 | Camisa de montaje antorcha: Estándar | ||
| 420501 | Camisa de montaje antorcha: Corta | ||
| 420502 | Camisa de montaje antorcha: Extendida | ||
| 420788 | Camisa de montaje rotatoria de la antorcha: Corta | ||
| 420789 | Camisa de montaje rotatoria de la antorcha: Mediano | ||
| 420790 | Camisa de montaje rotatoria de la antorcha: Extendida | ||
| 420220 | Receptáculo antorcha de desconexión rápida | ||
| 420221 | Antorcha de desconexión rápida XPR | ||
| 420368 | Tubito del refrigerante |
* Los conjuntos de cables y mangueras de bisel/robótica 428831-428836 incluyen un pasacables largo de 1,2 m (48 pulg.).
** El conjunto de cables y mangueras de 6 m (20 pies) es compatible solo con conjuntos de la consola de gas de 7,5 m (24.6 pies) o menos.
Consumibles XPR
Las boquillas y electrodos se venden en diferentes cantidades. Por favor, comuníquese con un distribuidor Hypertherm autorizado para hacer sus pedidos de consumibles. Sus consumibles pueden no verse exactamente igual que en las fotos.
Acero al carbono
| Amperaje | Proceso | Escudo frontal capacitor | Escudo frontal | Boquilla capuchón de retención | Boquilla | Anillo distribuidor | Electrodo | Tubito del refrigerante |
|---|---|---|---|---|---|---|---|---|
| 30 A | O2/O2 | 420200 | 420228 | 420365 | 420225 | 420407 | 420222 | 420368 |
| 50 A | O2/Aire | 420200 | 420237 | 420365 | 420234 | 420233 | 420231 | 420368 |
| 80 A | O2/Aire | 420200 | 420246 | 420365 | 420243 | 420242 | 420240 | 420368 |
| 130 A | O2/Aire | 420200 | 420255 | 420365 | 420252 | 420242 | 420249 | 420368 |
| 170 A | O2/Aire | 420200 | 420513 | 420365 | 420261 | 420260 | 420258 | 420368 |
| 220 A | O2/Aire | 420200 | 420273 | 420365 | 420270 | 420406 | 420276 | 420368 |
| 300 A | O2/Aire | 420200 | 420491 | 420365 | 420279 | 420406 | 420276 | 420368 |
No ferroso
| Amperaje | Proceso | Escudo frontal capacitor |
Escudo frontal | Boquilla capuchón de retención |
Boquilla | Anillo distribuidor | Electrodo | Tubito del refrigerante |
|---|---|---|---|---|---|---|---|---|
| 40 A | N2/N2 | 420200 | 420291 | 420365 | 420288 | 420314 | 420303 | 420368 |
| Aire/aire | 420200 | 420291 | 420365 | 420288 | 420314 | 420294 | 420368 | |
| 60 A | N2/N2 | 420200 | 420309 | 420365 | 420297 | 420323 | 420303 | 420368 |
| F5/N2 | 420200 | 420309 | 420365 | 420297 | 420323 | 420303 | 420368 | |
| N2/H2O | 420200 | 420300 | 420365 | 420296 | 420323 | 420303 | 420368 | |
| Aire/aire | 420200 | 420309 | 420365 | 420297 | 420323 | 420294 | 420368 | |
| 80 A | N2/N2 | 420200 | 420309 | 420365 | 420306 | 420323 | 420303 | 420368 |
| F5/N2 | 420200 | 420309 | 420365 | 420306 | 420323 | 420303 | 420368 | |
| N2/H2O | 420200 | 420300 | 420365 | 420290 | 420323 | 420303 | 420368 | |
| Aire/aire | 420200 | 420309 | 420365 | 420306 | 420323 | 420294 | 420368 | |
| 130 A | N2/N2 | 420200 |
420318 |
420365 |
420315 |
420314 | 420356 | 420368 |
| H2-Ar-N2/N2 | 420200 | 420318 | 420365 | 420315 | 420323 | 420356 | 420368 | |
| N2/H2O | 420200 | 420469 | 420365 | 420315 | 420314 | 420356 | 420368 | |
| 170 A | N2/N2 | 420200 | 420327 | 420365 | 420324 | 420314 |
420356 |
420368 |
| H2-Ar-N2/N2 | 420200 | 420327 | 420365 | 420324 | 420323 | 420356 | 420368 | |
| N2/H2O | 420200 | 420472 | 420365 | 420324 | 420314 | 420356 | 420368 | |
| Aire/aire | 420200 | 420513 | 420365 | 420524 | 420260 | 420258 | 420368 | |
| 300 A | N2/N2 | 420200 | 420362 | 420365 | 420359 | 420323 | 420356 | 420368 |
| H2-Ar-N2/N2 | 420200 | 420362 | 420365 |
420359 |
420358 | 420356 | 420368 | |
| N2/H2O | 420200 | 420475 | 420365 | 420359 | 420323 | 420356 | 420368 |
Consumibles para ranurado
Acero al carbono
| Amperaje | Proceso | Escudo frontal | Escudo frontal | Capuchón de retención de la boquilla |
Boquilla* | Anillo distribuidor | Electrodo | Tubo de agua |
|---|---|---|---|---|---|---|---|---|
| 170A | O2/Aire | 420200 | 10086659 | 420365 | Diámetro de 10087904 (0.140) | 420242 | 10086653 | 420368 |
| 300A | O2/Aire | 420200 | 10086659 | 420365 | Diámetro de 10086655 (0.180) | 420242 | 10086653 | 420368 |
| 460A | O2/Aire | 420200 | 10086659 | 420365 | Diámetro de 10086657 (0.195) | 420242 | 10086653 | 420368 |
*Referencia "Tablas de ranurado XPR para boquilla"
Juegos para empezar XPR300
| Número de pieza | Descripción |
|---|---|
| 428618 | Juego para empezar: consumibles XPR300 para acero al carbono (incluye antorcha) |
| 428619 | Juego para empezar: consumibles XPR300 para acero inoxidable (incluye antorcha) |
| 428616 | Juego para empezar: consumibles XPR300 para acero al carbono |
| 428945 | Juego para empezar: consumibles XPR300 para materiales no ferrosos, consola Core |
| 428617 | Juego para empezar: consumibles XPR300 para acero inoxidable |
Productos relacionados
Sistema de corte por plasma XPR460
El XPR460, que forma parte de la familia Hypertherm XPR®, ofrece la calidad de corte más constante, capacidad de corte de materiales de mayor espesor y velocidades de corte más rápidas en su clase, lo que aumenta la productividad y reduce los costos operativos.
Leer más
Sistema EDGE Connect CNC
el más Nuevo Control Numérico por Computadora (CNC) de Hypertherm, ofrece una confiabilidad sin rival, potentes funcionalidades incorporadas y un alto nivel de posibilidades de personalización.
Leer más
Sistema de corte por plasma XPR170
El sistema mecanizado de corte por plasma XPR170® permite realizar procesos X-Definition® de última generación en espesores desde muy delgados hasta de rango medio.
Leer más
ProNest 2025
ProNest® es un software de anidamiento CAD/CAM de piezas puntero en la industria, desarrollado por los expertos en corte de Hypertherm.
Leer más
