قاطع بلازما Powermax65
سيتوقف إنتاج Powermax65® الذي يعمل بقدرة 65 أمبير في ديسمبر 2021، ولن يكون متاحًا للبيع من Hypertherm. نستمر في إنتاج المشاعل الأصلية البديلة والمواد الاستهلاكية وقطع الغيار. راجع قسم المشاعل والمواد الاستهلاكية للحصول على خيارات ترقية إضافية.
لا يزال قسم خدمة فنية Hypertherm يدعم هذا النموذج.
معلومات النظام
دورة حياة المنتج
أرقام أجزاء مصدر الطاقة المتأثرة:
083234, 083235, 083266, 083267, 083268, 083269
أرقام أجزاء النظام المتأثرة:
083270, 083271, 083273, 083275, 083276, 083277, 083278, 083279, 083280, 083282, 083284, 083285, 083286, 083287, 083288, 083290, 083293, 083294, 083300, 083301, 083302, 083303, 083304, 083305, 083306, 083307, 083308, 083309, 083310, 083326, 083328
| مدى التوافر | |
|---|---|
| مصدر الطاقة | ⊗ |
| المصباح الأصلي | ✔ |
| قطع الغيار | ✔ |
| المواد الاستهلاكية | ✔ |
| الدعم الفني | ✔ |
المواصفات الفنية
قدرة القطع
| سعة الاستيعاب: | مقاس الارتفاع | سرعة القطع |
|---|---|---|
|
القطع |
||
| الاقتراحات | 20 مم (3/4 بوصة) | 500 مم/دقيقة (20 جزءًا في الدقيقة) |
| 25 مم (1 بوصة) | 250 مم/دقيقة (10 جزء في الدقيقة) | |
| الفصل (قطع يدوي) | 32 مم (1-1/4 بوصة) | 125 مم/دقيقة (5 ipm) |
| بيرس * | 16 مم (5/8 بوصة) | |
* تصنيف الثقب للاستخدام المحمول أو مع التحكم في ارتفاع شعلة أوتوماتيكية.
| سعة الاستيعاب: | معدل إزالة المعادن | مقطع الأخدود |
|---|---|---|
|
الحفر |
||
| الحفارة النموذجية | 4,8 kg/hr (10,7 lbs./hr) | 3.5 مم عمق × 6.6 مم عرض (0.14 بوصة عمق × 0.26 بوصة عرض) |
مخطط القطع
| المادة | مقاس الارتفاع | الحالي | سرعة خفض الإنتاج * | ||
|---|---|---|---|---|---|
| بوصة | مم | أمبير | ipm | مم/دقيقة | |
| الفولاذ الطري (أو الصلب الكربوني) | 10 جالون | 3 | 65 | 224 | 6100 |
| 1/4 | 6 | 65 | 116 | 3240 | |
| 3/8 | 10 | 65 | 62 | 1500 | |
| 1/2 | 12 | 65 | 40 | 1140 | |
| 5/8 | 16 | 65 | 26 | 650 | |
| الفولاذ الطري (أو الصلب الكربوني) | 10GA | 3 | 65 | 296 | 8260 |
| 1/4 | 6 | 65 | 96 | 2850 | |
| 3/8 | 10 | 65 | 52 | 1250 | |
| 1/2 | 12 | 65 | 32 | 920 | |
| الألومنيوم | 1/8 | 3 | 65 | 336 | 8800 |
| 1/4 | 6 | 65 | 152 | 4400 | |
| 3/8 | 10 | 65 | 68 | 1650 | |
| 1/2 | 12 | 65 | 48 | 1330 | |
*سرعات قطع الإنتاج هي نتيجة الاختبارات المعملية لشركة Hypertherm.
تبلغ سرعات الإنتاج حوالي 80% من الحد الأقصى. للحصول على جودة قطع مثالية، قد تختلف سرعات القطع بناءً على تطبيقات القطع المختلفة. يرجى الرجوع إلى دليل المستخدم للحصول على مزيد من المعلومات.
البيانات العامة
| جهد مصدر الإمداد | CSA | 200–480 V, 1-PH, 50/60 Hz 200–600 V, 3-PH, 50/60 Hz |
|---|---|---|
| CE | 380/400 V, 3-PH, 50/60 Hz | |
| تيار الإدخال @ 9 كيلوواط | CSA | 200/208/240/480 V, 1-PH, 52/50/44/22 A 200/208/240/480/600 V, 3-PH, 32/31/27/13/13 A |
| CE | 380/400 V, 3-PH, 15.5/15 A | |
| تيار الخرج | 20–65 A | |
| الجهد الاسمي للخارج | 139 فولت تيار مستمر (VDC) | |
| دورة التشغيل عند 40° مئوية (104° فهرنهايت) | CSA | 50% @ 65 A, 230 – 600 V, 1/3-PH 40% @ 65 A, 200 – 208 V, 1/3-PH 100% @ 46 A, 230 – 600 V, 1/3-PH |
| CE | 50% @ 65 A, 380/400 V, 3-PH 100% @ 46 A, 380/400 V, 3-PH |
|
| جهد الدائرة المفتوحة (OCV) | CSA | 295 فولت تيار مستمر (VDC) |
| CE | 270 فولت تيار مستمر (VDC) | |
| الأبعاد مع المقابض | 500 mm (19.7″) D; 234 mm (9.2″) W; 455 mm (17.9″) H | |
| الوزن مع المشعل 7,6 م (25 قدمًا) | CSA | 29 كجم (64 رطل) |
| CE | 26 كجم (57 رطل) | |
| الإمداد بالغاز | هواء أو نيتروجين نظيف وجاف وخالٍ من الزيت | |
| معدل تدفق/ضغط مدخل الغاز الموصى به |
القطع 189 لترًا/دقيقة (400 قدم مكعب قياسي في الساعة؛ 6,7 قدم مكعب قياسي في الدقيقة) عند 85 رطل لكل بوصة مربعة (5,9 بار) الحفر 450 قدم مكعب قياسي في الساعة؛ 212 لتر/دقيقة (7,5 قدم مكعب قياسي في الدقيقة) @ 70 رطل لكل بوصة مربعة (4,8 بار) |
|
| طول كابل الطاقة | 3 أمتار (10 أقدام) | |
| مصدر الطاقة | العاكس - IGBT | |
تشغيل مولد التي تعمل بالمحرك
| تصنيف محرك القيادة | الحد الأقصى لتيار الإخراج | الأداء (تمدد القوس) |
|---|---|---|
| 15 كيلو واط | 65 A | كامل |
| 12 كيلو واط | 65 A | محدود |
| 12 كيلو واط | 40 A | كامل |
| 8 كيلوواط | 40 A | محدود |
| 8 كيلوواط | 30 A | كامل |
الموارد
الأدلة والمستندات
الترقية إلى منصة مادة مستهلكة من الخرطوشة الجديدة!
تُعد منصة مادة مستهلكة من الخرطوشة Hypertherm تغييرًا ثوريًا لمواد استهلاك البلازما الهوائية القياسية. يتم تحسين كل خرطوشة بقطعة فردية حسب العملية وقوة التيار لضمان الأداء مع تبسيط الأجزاء اللازمة للقطع أو التثقيب بالبلازما بشكل كبير.
خيارات المشعل والكابل
خيارات مشعل Duramax
(لأرقام قطع مصباح Duramax Hyamp، بما في ذلك المصابيح الطويلة، انظر Powermax125)
| شعلة يدوية | المشاعل الآلية | شعلة روبوتية | |||||
|---|---|---|---|---|---|---|---|
| مقاس الطول | 75° | 15° | 180° | الطراز Mini 180° | 45° | 90° | 180° |
| 4.5 م (15 بوصة) | 059476 | 059481 | |||||
| 7.6 م (25 بوصة) | 059473 | 059470 | 059477 | 059482 | 059464 | 059465 | 059466 |
| 10.7 م (35 بوصة) | 059478 | 059483 | |||||
| 15.2 م (50 بوصة) | 059474 | 059471 | 059479 | 059484 | |||
| 22.8 م (75 بوصة) | 059475 | 059472 | 059480 | ||||
الخيارات المتاحة
| كابل العمل | كابلات التحكم | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| مقاس الطول | مشبك يدوي | مشبك على شكل حرف C | مشبك حلقي | قلادة يدوية | CNC، موصل مجرفي، جهد مقسم | CNC، موصل مجرفي، لا يوجد جهد مقسم | CNC، موصل d-فرعي، جهد مقسم | الاتصال التسلسلي RS-485، غير متوقف | الاتصال التسلسلي RS-485، D-sub |
| 7.6 م (25 بوصة) | 223035 | 223203 | 223209 | 128650 | 228350 | 023206 | 223048 | 223236 | 223239 |
| 15.2 م (50 بوصة) | 223034 | 223204 | 223210 | 128651 | 228351 | 023279 | 123896 | 223237 | 223240 |
| 22.8 م (75 بوصة) | 223033 | 223205 | 223211 | 128652 | |||||
ترقية خراطيش ومحولات Hypertherm
محول الخرطوشة
يوفر محول الشعلة بالخرطوشة ترقية اختيارية للتحويل من استخدام مواد استهلاكية قياسية إلى منصة مادة مستهلكة من الخرطوشة الجديدة من Hypertherm. يسمح محول الشعلة بالتحويل إلى منصة الخرطوشة إذا كان لديك الأنظمة وأنواع المشاعل التالية.
|
الأنظمة |
نوع المشعل |
رقم قطعة المحول |
|
Powermax33® XP |
قفل Duramax® اليد، الآلة، والروبوت |
|
|
Powermax125 |
يدوية، وآلية، وروبوتية |
|
|
Powermax125 |
||
|
Powermax125 |

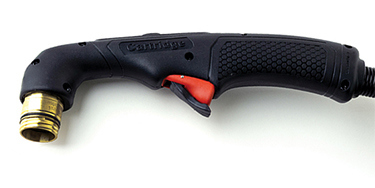

قطع منزلق و FineCut® لشعلات يدوية

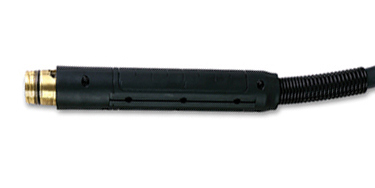

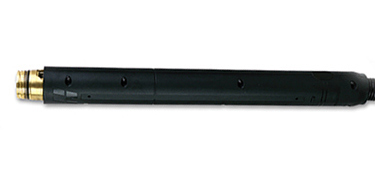

آلات ميكانيكية وFineCut® لقطع الشعلات
يمكن أيضًا استخدام الخراطيش الميكانيكية على شعلة يدوية إذا رغبت في القطع باستخدام مسافة أمان.
|
خراطيش Hypertherm |
|
|
العملية |
الخرطوشة: |
|
65 A |
|
|
45 A |
|
|
القطع الآلي باستخدام FineCut |
|
|
طقم حلقة مقاومة |
(يحتوي على 3 حلقات مقاومة #420580) |
|
استبدال هذا المكدس |
||||
|
واقٍ |
فوهة | القطب الكهربائي |
غطاء التثبيت |
حلقة دوامية |
|
220817 أو |
220819 |
220842 أو 220777 |
220854 أو 220953 |
220857 |
|
220941 |
||||
|
220948 أو 220955 |
220930 |
220947 |
||
المواد الاستهلاكية القياسية
الترقيات ذات الصلة
قاطع بلازما Powermax65 SYNC
يوفر قاطع بلازما 20 مم (3/4 بوصة) من الدرجة الاحترافية إعدادًا آليًا للعملية ومنصة مادة مستهلكة من الخرطوشة ثورية لسهولة الاستخدام والأداء الأمثل. تتميز الحفارة بمجموعة متنوعة من المشاعل وإمكانيات التطبيق للقطع والتشقيق المحمول باليد أو القطع الآلي.
اقرأ المزيد
خرطوشة Hypertherm:
تتيح لكمحول الخرطوشة التحويل إلىمنصة مادة مستهلكة من الخرطوشة الجديدة من Hypertherm إذا كان لديك Powermax45® XP مع شعلة Duramax® أو Powermax65®، Powermax85®، أو Powermax105® مع شعلة Duramax.
اقرأ المزيدالمنتجات ذات الصلة
واجهة Powermax EtherCAT لـ EDGE Connect
واجهة Powermax® EtherCAT® هي محول شامل يسمح باتصال رقمي بين معدات Powermax و EDGE® Connect CNC. وهذا يسمح بإعداد الجهاز بشكل أسرع، وواجهة مشغل بديهية، والوصول إلى معلومات التشخيص في الوقت الفعلي.
اقرأ المزيد
أدلة قطع الزوايا
تم تصميم دليل القطع بزاوية البلازما للقطع اليدوي الدقيق للزوايا والحواف المربعة.
اقرأ المزيد
أغطية الغبار للنظام
إن غطاء الغبار الخاص بنظام Hypertherm مصنوع من فينيل مثبط للهب مصمم لحماية نظام القطع بالبلازما Powermax من الغبار والأوساخ.
اقرأ المزيد
