XPR170 플라즈마 절단 시스템
XPR170®은 아주 얇은 재료부터 중간 두께의 재료까지 차세대 X-Definition® 프로세스를 제공하며, 이전에는 불가능했던 방법으로 플라즈마 역량과 기회를 넓혀줍니다.
XPR170은 연강, 스테인리스 스틸, 알루미늄에 최고의 X-Definition 절단 품질을 제공함으로써 절단 속도를 높이고, 생산성을 획기적으로 향상시키며 운영 비용을 절감해 줍니다. 새로운 사용 편의 기능과 엔지니어링 시스템 최적화 덕분에 XPR®은 최소한의 작업자 개입으로 더 쉽게 운영할 수 있으며, 최적의 성능과 신뢰성을 제공합니다.
시스템 정보
혜택
업계 최고의 X-Definition 절단 품질
XPR은 신기술과 정교한 프로세스를 결합하여 연강, 스테인리스강, 알루미늄 소재에 차세대 X-Definition 절단 기술을 구현함으로써 HyDefinition® 절단 품질을 향상시킵니다.
-
얇은 연강에서 일관된 ISO 범위 2 결과
-
두꺼운 연강과 스테인리스 스틸에서 확장된 ISO 3 등급 절단 품질
-
뛰어난 스테인리스 스틸 절단 품질
-
Vented Water Injection™(VWI)을 사용하여 알루미늄에서 뛰어난 결과
최적의 생산성 및 운영 비용 절감
-
이전 세대 기술보다 매우 저렴한 운용 비용
-
두꺼운 소재에서 더욱 빠른 절단 속도
-

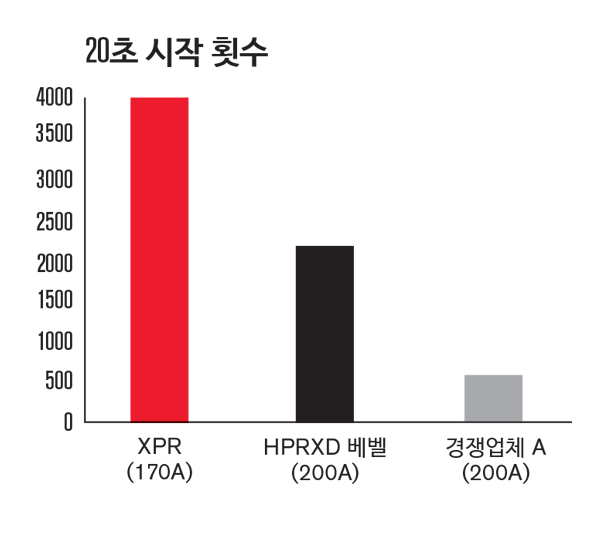

연강 작업에서 급격히 향상된 소모품 수명
-
경쟁 관계에 있는 플라즈마 시스템보다 두꺼운 피어싱 능력
-
XPR 자동 가우징은 탄소 아크 가우징에 비해 그라인딩을 최소화하거나 제거하여 더 깔끔한 가우징 프로파일을 통해 바로 용접 가능한 부품을 더 빠르게 생산합니다.
시스템 최적화와 사용 용이성 제공
-
램프 다운 오류 방지가 실제 소모품 수명을 획기적으로 증대
-
자동 시스템 모니터링과 특정 문제 해결 코드로 유지 관리와 서비스 응답성 향상
-
EasyConnect™ 토치 리드 및 한 손으로 가능한 토치와 콘센트 연결로 빠르고 편리하게 교체
-
QuickLock™ 전극으로 편리한 소모품 교환
-
시스템 모니터링 및 서비스를 위해 전원공급장치의 Wi-Fi 및 이더넷 LAN을 통해 웹 인터페이스 도구에 액세스할 수 있습니다.
-
이더넷 LAN 및 MTConnect®를 통한 내장형 IIoT(산업용 사물인터넷)로 전 세계 어디에서나 원격 데이터 접근을 지원해 스마트한 모니터링이 가능합니다.
-
수동 설정 모드는 가우징 및 오프테이블 베벨링과 같은 간단한 응용 분야에 이상적입니다. 빠르고 반복 가능한 워크플로를 위해 마지막 설정을 유지하고 CNC/PLC 통합 없이도 설정 및 작업을 간소화합니다.
고급 작업 제어 및 전달
4가지 콘솔 옵션(Core™, CorePlus™, VWI™(Vented Water Injection™), OptiMix™)은 각 콘솔이 스테인리스 스틸과 알루미늄에서 연속적으로 향상된 절단 기능을 제공하는 탁월한 연강 절단 품질을 제공합니다. CNC를 통해 모든 콘솔을 완벽히 제어할 수 있기 때문에 높은 생산성과 편리한 사용이 보장됩니다.
가스 연결 콘솔 가스/액체
| Core | CorePlus | Vented Water Injection(VWI) | OptiMix | |
|---|---|---|---|---|
| O2/N2/공기 | X | X | X | X |
| Ar | X | X | X | |
| F5/Ar/H2O | X | X | ||
| H2-N2-Ar 혼합 | X |
사양
| 최대 개방 회로 전압(U0) | 360VDC |
| 최대 출력 전류 | 170A |
| 최대 출력 전력 | 35.7kW |
| 출력 전압 | 50VDC~210VDC |
| 100% 아크 전압 사용효율 | 210V |
| 사용효율 등급 | 100%(35.7kW, 40°C(104°F)) |
| 작동 주위 온도 범위 | -10°C~40°C(14°F~104°F) |
| 역률 | 35.7kW에서 0.98 |
| 냉각 | 강제 공랭식(클래스 F) |
| 절연 | 클래스 H |
| EMC 배출 물질 분류(CE 모델만 해당) | 클래스 A |
| 리프트 지점 |
상단 리프트 아이 무게 등급 454kg 하단 리프트 트럭 슬롯 |
작동 데이터
| 연강 | mm | 인치 | |
|---|---|---|---|
| 피어싱 성능 | (아르곤 지원 쉴드 가스) | 40 | 1–9/16 |
| (표준 공기 쉴드 가스) | 35 | 1–3/8 | |
| 한계 | 60 | 2–3/8 | |
| 스테인리스 스틸 | |||
| 피어싱 성능 | 22 | 7/8 | |
| 한계 | 38 | 1–1/2 | |
| 알루미늄 | |||
| 피어싱 성능 | 25 | 1 | |
| 한계 | 38 | 1–1/2 | |
사용할 수 있는 프로세스나 두께를 모두 이곳에 나열한 것은 아닙니다.
| 콘솔 | 절단 가스 | 전류(암페어수) | 두께(mm) | 절단 속도 (근사치)(mm/min) |
두께(인치) | 절단 속도 (근사치)(ipm) |
|---|---|---|---|---|---|---|
| 연강 | ||||||
| Core™, CorePlus™, VWI™, OptiMix™ | O2 플라즈마 | 30 | 0.5 | 5348 | 0.018 | 215 |
| O2 쉴드 | 3 | 1153 | 0.135 | 40 | ||
| 5 | 726 | 3/16 | 30 | |||
| O2 플라즈마 | 50 | 3 | 3820 | 0.105 | 155 | |
| 공기 쉴드 | 5 | 2322 | 3/16 | 95 | ||
| 8 | 1369 | 5/16 | 55 | |||
| O2 플라즈마 | 80 | 3 | 5582 | 0.105 | 225 | |
| 공기 쉴드 | 6 | 3048 | 1/4 | 110 | ||
| 12 | 1405 | 1/2 | 55 | |||
| O2 플라즈마 | 130 | 3 | 6502 | 0.035 | 240 | |
| 공기 쉴드 | 10 | 2680 | 3/8 | 110 | ||
| 38 | 256 | 1–1/2 | 10 | |||
| O2 플라즈마 | 170 | 6 | 5080 | 1/4 | 200 | |
| 공기 쉴드 | 12 | 3061 | 1/2 | 115 | ||
| 25 | 1175 | 1 | 45 | |||
| 60 | 152 | 2–3/8 | 6 | |||
| 스테인리스 스틸 | ||||||
| Core, CorePlus, VWI, OptiMix | N2 플라즈마 | 40 | 0.8 | 6100 | 0.036 | 240 |
| N2 쉴드 | 3 | 2683 | 0.105 | 120 | ||
| 6 | 918 | 1/4 | 32 | |||
| VWI 및 OptiMix | F5 플라즈마 | 80 | 3 | 4248 | 0.135 | 140 |
| N2 쉴드 | 6 | 1916 | 1/4 | 70 | ||
| 12 | 864 | 1/2 | 34 | |||
| N2 플라즈마 | 170 | 10 | 1975 | 3/8 | 80 | |
| H2O 쉴드 | 20 | 978 | 3/4 | 40 | ||
| 38 | 434 | 1-1/2 | 17 | |||
| OptiMix | H2-Ar-N2 플라즈마 | 170 | 10 | 1975 | 3/8 | 80 |
| N2 쉴드 | 12 | 1735 | 1/2 | 65 | ||
| 38 | 256 | 1-1/2 | 10 | |||
| 알루미늄 | ||||||
| Core, CorePlus, VWI, OptiMix | 공기 플라즈마 | 40 | 1.5 | 4799 | 0.036 | 240 |
| 공기 쉴드 | 3 | 2596 | 1/8 | 85 | ||
| 6 | 911 | 1/4 | 32 | |||
| VWI 및 OptiMix | N2 플라즈마 | 80 | 3 | 3820 | 1/8 | 140 |
| H2O 쉴드 | 6 | 2203 | 1/4 | 80 | ||
| 10 | 956 | 1/2 | 28 | |||
| N2 플라즈마 | 130 | 6 | 2413 | 1/4 | 95 | |
| H2O 쉴드 | 10 | 1702 | 3/8 | 70 | ||
| 20 | 870 | 3/4 | 35 | |||
| N2 플라즈마 | 170 | 10 | 1994 | 3/8 | 80 | |
| H2O 쉴드 | 20 | 978 | 3/4 | 40 | ||
| 38 | 434 | 1-1/2 | 17 | |||
| OptiMix | H2-Ar-N2 플라즈마 | 170 | 10 | 3334 | 3/8 | 135 |
| N2 쉴드 | 20 | 1213 | 3/4 | 50 | ||
| 38 | 384 | 1-1/2 | 15 | |||
구매 정보
가까운 판매 대리점을 찾으시려면 당사의 구매 페이지를 방문하시고, 보다 자세한 정보가 필요하신 경우 직접 Hypertherm에 문의하시기 바랍니다.
리소스
설명서 및 문서
.XPR Cut Charts (Revision 7)
마지막 업데이트 날짜
04/01/2025
XPR 토치
| 부품 번호 표준 |
부품 번호 표준 베벨/로봇 |
부품 번호 베벨/로봇 |
설명 |
| 428383 | 428825 | 428831* | 리드: 6.6피트 |
| 428384 | 428826 | 428832* | 리드: 8.2피트 |
| 428385 | 428827 | 428833* | 리드: 9.8피트 |
|
428386 |
428828 | 428834* | 리드: 11.5피트 |
| 428824 | 428829 | 428335* | 리드: 13.1피트 |
| 428387 | 428830 | 428836* | 리드: 4.8피트 |
| 428978** | 428979** | 리드: 20피트** | |
| 428916 | 리드: 스루 암 로봇 11.5피트 | ||
| 428918 | 리드: 스루 암 로봇 14.8피트 | ||
| 420500 | 토치 마운팅 슬리브: 표준 | ||
| 420501 | 토치 마운팅 슬리브: 짧은 버전 | ||
| 420502 | 토치 마운팅 슬리브: 연장 | ||
| 420788 | 회전 토치 마운팅 슬리브: 짧은 버전 | ||
| 420789 | 회전 토치 마운팅 슬리브: 중간 버전 | ||
| 420790 | 회전 토치 마운팅 슬리브: 연장 | ||
| 420220 | 신속 차단 토치 콘센트 | ||
| 420221 | 신속 차단 XPR 토치 | ||
| 420368 | 워터 튜브 |
* 베벨/로봇 리드 세트 428831-428836에는 연장된 1.2m(48in) 스트레인 릴리프가 포함되어 있습니다.
** 6m(20ft) 리드는 7.5m(24.6ft) 이하인 콘솔 가스 어셈블리와만 호환됩니다.
XPR 소모품
노즐 및 전극은 다양한 수량으로 공급이 가능합니다. 소모품을 주문하려면 공식 Hypertherm 대리점에 문의하십시오. 소모품의 모양이 사진과 정확히 일치하지 않을 수 있습니다.
연강
| 전류량 | 프로세스 | 쉴드 캡 |
쉴드 | 노즐 리테이닝 캡 |
노즐 | 스월 링 | 전극 | 워터 튜브 |
|---|---|---|---|---|---|---|---|---|
| 30A | O2/O2 | 420200 | 420228 | 420365 | 420225 | 420407 | 420222 | 420368 |
| 50A | O2/공기 | 420200 | 420237 | 420365 | 420234 | 420233 | 420231 | 420368 |
| 80A | O2/공기 | 420200 | 420246 | 420365 | 420243 | 420242 | 420240 | 420368 |
| 130A | O2/공기 | 420200 | 420255 | 420365 | 420252 | 420242 | 420249 | 420368 |
| 170A | O2/공기 | 420200 | 420513 | 420365 | 420261 | 420260 | 420258 | 420368 |
비철
| 전류량 | 프로세스 | 쉴드 캡 |
쉴드 | 노즐 리테이닝 캡 |
노즐 | 스월 링 | 전극 | 워터 튜브 |
|---|---|---|---|---|---|---|---|---|
| 40A | N2/N2 | 420200 | 420291 | 420365 | 420288 | 420314 | 420303 | 420368 |
| 공기/공기 | 420200 | 420291 | 420365 | 420288 | 420314 | 420294 | 420368 | |
| 60A | N2/N2 | 420200 | 420309 | 420365 | 420297 | 420323 | 420303 | 420368 |
| F5/N2 | 420200 | 420309 | 420365 | 420297 | 420323 | 420303 | 420368 | |
| N2/H2O | 420200 | 420300 | 420365 | 420296 | 420323 | 420303 | 420368 | |
| 공기/공기 | 420200 | 420309 | 420365 | 420297 | 420323 | 420294 | 420368 | |
| 80A | N2/N2 | 420200 | 420309 | 420365 | 420306 | 420323 | 420303 | 420368 |
| F5/N2 | 420200 | 420309 | 420365 | 420306 | 420323 | 420303 | 420368 | |
| N2/H2O | 420200 | 420300 | 420365 | 420290 | 420323 | 420303 | 420368 | |
| 공기/공기 | 420200 | 420309 | 420365 | 420306 | 420323 | 420294 | 420368 | |
| 130A | N2/N2 | 420200 |
420318 |
420365 |
420315 |
420314 | 420356 | 420368 |
| H2-Ar-N2/N2 | 420200 | 420318 | 420365 | 420315 | 420323 | 420356 | 420368 | |
| N2/H2O | 420200 | 420469 | 420365 | 420315 | 420314 | 420356 | 420368 | |
| 170A | N2/N2 | 420200 | 420327 | 420365 | 420324 | 420314 |
420356 |
420368 |
| H2-Ar-N2/N2 | 420200 | 420327 | 420365 | 420324 | 420323 | 420356 | 420368 | |
| N2/H2O | 420200 | 420472 | 420365 | 420324 | 420314 | 420356 | 420368 | |
| 공기/공기 | 420200 | 420513 | 420365 | 420524 | 420260 | 420258 | 420368 |
가우징 소모품
연강
| 암페어수 | 공정 | 쉴드 캡 | 쉴드 | 노즐 리테이닝 캡 |
노즐* | 스월 링 | 전극 | 워터 튜브 |
|---|---|---|---|---|---|---|---|---|
| 170A | O2/공기 | 420200 | 10086659 | 420365 | 10087904 (.140) 보어 | 420242 | 10086653 | 420368 |
| 300A | O2/공기 | 420200 | 10086659 | 420365 | 10086655 (.180) 보어 | 420242 | 10086653 | 420368 |
| 460A | O2/공기 | 420200 | 10086659 | 420365 | 10086657(.195) 보어 | 420242 | 10086653 | 420368 |
*참조 "노즐용 XPR 가우징 도표"
XPR170 스타터 키트
| 부품 번호 | 설명 |
|---|---|
| 428842 | XPR170 연강 소모품 스타터 키트(토치 포함) |
| 428841 | XPR170 비철 소모품 스타터 키트(토치 포함) |
| 428840 | XPR170 연강 소모품 스타터 키트 |
| 428843 | XPR170 비철 소모품 스타터 키트 |
| 428944 | XPR170 Core 콘솔 비철금속 소모품 스타터 키트 |
