Système plasma Powermax105

Le système plasma Powermax105® possède le facteur de marche et la performance nécessaires pour les travaux de coupe et de gougeage les plus exigeants. Offrant des capacités de coupe supérieures sur les métaux de 32 mm (1-1/4 po) d’épaisseur, il possède également les plus récentes innovations technologiques, telles que la technologie Smart Sense™ pour régler automatiquement la pression du gaz. Sept modèles de torches Duramax™ offrent une grande polyvalence au niveau de la coupe manuelle, l’automatisation portable, la coupe sur table X-Y, ainsi que de la coupe et gougeage robotiques.

Applications

Gougeage de précision Essayer Powermax45 XP

Informations du système

Avantages

Productivité maximale

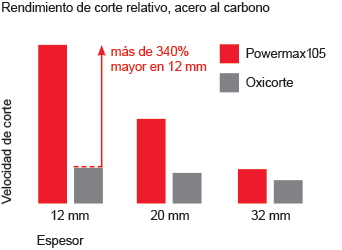

  • Termine les tâches plus rapidement avec des vitesses de coupe trois fois plus rapides que l’oxygaz sur l’acier doux de 12 mm (1/2 po)
  • Une qualité de coupe et de gougeage supérieure réduit le temps passé pour le meulage et la préparation des arêtes.
  • Des torches multiples et simples à utiliser pour venir à bout d’une variété de tâches à l’aide du même système

Simplicité d’utilisation pour la coupe et le gougeage

  • Pas besoin de modifier la pression d’air, la technologie Smart Sense garantit un réglage parfait; elle détecte également la fin de vie de l’électrode, en coupant automatiquement l’alimentation de la torche afin d’éviter tout dommage potentiel aux autres pièces ou à la pièce à couper.
  • La technologie SpringStart™ permet un amorçage constant et une torche plus fiable.
  • Coupe à la traîne à la sortie maximale avec un protecteur breveté qui réduit l’accumulation de scories et donne une coupe plus lisse

Construit pour les travaux les plus difficiles

  • La fiabilité Hypertherm Certified™ assure la performance optimale et ce, même dans les conditions les plus dures
  • Les torches Duramax sont conçues pour résister aux chocs et à la chaleur.

Spécifications

Tensions d’entrée CSA 200 – 600 V, triphasé, 50/60 Hz
CE 400 V, triphasé, 50/60 Hz
200 – 400 V, triphasé, 50/60 Hz
CCC 380 V, triphasé, 50/60 Hz
Courant d’entrée à 16,8 kW 200/208/240/380/400/480/600 V, 58/56/49/28/25/22 A
Courant de sortie 30 – 105 A
Tension de sortie nominale 160 V c.c.
Facteur de marche à 40 °C 80 % à 105 A
Tension à vide (OCV)
  • 200 – 600 V CSA : 300 V c.c.
  • 380 V CCC et 230 – 400 V CE : 288 V c.c.
  • 400 V CE : 292 V c.c.
Dimensions avec les poignées 592 mm P; 274 mm L; 508 mm H
Poids avec torche de 7,6 m
  • 200 – 600 V CSA : 45 kg
  • 380 V CCC/400 V CE : 41 kg
  • 230 – 400 V CE : 45 kg
Alimentation en gaz Air pur, sec, exempt d’huile ou d’azote
Entrée de gaz recommandée
Débit/pression d’écoulement
Coupe : 217 L/min à 5,9 bar
Gougeage : 227 L/min à 4,8 bar
Longueur du câble d’alimentation en entrée 3 m *
Type de source de courant Onduleur – Transistor bipolaire à grille isolée (IGBT)
Exigence entraînement moteur 30 kW pour sortie maximale à 105 A
Certifications Certification CSA pour une utilisation en Amérique et en Asie, à l’exception de la Chine.
CE, C-Tick, CU/GOST, Ukr et Serbian : pour une utilisation en Europe, Australie, Biélorussie, Kazakhstan, Russie, Serbie, Ukraine et les autres pays les acceptant.
CCC pour une utilisation en Chine.
Garantie Les sources de courant sont couvertes par une garantie de 3 ans et les torches par une garantie d’1 an.

*Sans cordon d’alimentation sur certains modèles CCC.

Fonctionnement du générateur motorisé

Puissance d’entraînement du moteurCourant de sortie du systèmeRendement (expansion de l’arc)
30 kW 105 A Maximum
22,5 kW 105 A Limité
22,5 kW 85 A Maximum
15 kW 85 A Limité
15 kW 65 A Limité



La gestion environnementale est une valeur essentielle d’Hypertherm. Nos produits Powermax sont conçus pour se conformer et dépasser les réglementations environnementales mondiales, dont la directive RoHS.

Caractéristiques de fonctionnement

CapacitéÉpaisseurVitesse de coupe


Coupe

Recommandée 32 mm (1-1/4 po) 500 mm/min (20 po/min)
  38 mm (1 1/2 po) 250 mm/min (10 po/min)
Grossière (coupe manuelle) 50 mm (2 po) 125 mm/min (5 po/min)
Perçage * 22 mm (7/8 po)

* Évaluation du perçage pour une utilisation manuelle ou avec un dispositif de réglage en hauteur de la torche automatique

CapacitéQuantité de métal retiréeProfil de rainure


Gougeage

Gougeage typique 9,8 kg/h
6,4 mm P x 7,4 mm L

Tableau de coupe de production

MatériauÉpaisseurCourantVitesse de coupe de production *
poucesmmampèrespo/minmm/min
Acier doux 1/4 6 105 192 5090
3/8 8 105 116 3870
1/2 12 105 76 2060
3/4 20 105 40 940
Acier inoxydable 1/4 6 105 224 6000
3/8 8 105 112 4210
1/2 12 105 68 1860
3/4 20 105 34 810
Aluminium 1/4 6 105 265 7090
1/2 12 105 91 2450
3/4 20 105 50 1190

*Les vitesses de coupe de production résultent des tests effectués en laboratoire par Hypertherm.

Les vitesses de production représentent environ 80 % de la vitesse maximale.
Pour une qualité de coupe optimale, les vitesses de coupe peuvent varier en fonction des différentes applications de coupe.
Pour de plus amples renseignements, se reporter au manuel de l’opérateur.

Ressources

Manuels et documents
Formation

Informations d’achat

Visitez notre page où l’acheter pour trouver un partenaire potentiel ou contactez Hypertherm directement si vous avez besoin d’aide.

Configurations standards

Les configurations ci-dessous comprennent une source de courant, une ou plusieurs torches, un câble de retour et un kit de consommables de démarrage.

 Torche manuelle 75°75° et 15°
torches manuelles
Sources de courant Configurations de tension 7,6 m 15,2 m 7,6 m 15,2 m
    sans suspension télécommandée
Source de courant standard 200 – 600 V CSA1 059374 059375
230 – 400 V CE2 059394 059395
400 V CE2 059414 059415
380 V CCC3 059434 059535
Source de courant avec port CPC et diviseur de tension 200 – 600 V CSA 059376 059377 059382 059383
230 – 400 V CE 059396 059397 059402 059403
400 V CE 059416 059417 059422 059423
380 V CCC 059436 059437 059442 059433
 Torche machine pleine longueur 180°Torche machine pleine longueur 180° et torche manuelle 75°
Sources de courant Configurations de tension 7,6 m 15,2 m 7,6 m
avec suspension télécommandée sans suspension télécommandée avec câbles E/S (sans télécommande) avec suspension télécommandée sans suspension télécommandée avec câbles E/S (sans télécommande) avec suspension télécommandée
Source de courant avec port CPC et diviseur de tension 200 – 600 V CSA 059378 059380   059379 059381   059384
230 – 400 V CE 059398 059400   059399 059401   059404
400 V CE 059418 059420   059419 059421   059424
380 V CCC 059438 059440 ou 0594504   059439 059441 ou 0594514
Source de courant avec port CPC, diviseur de tension et port série 200 – 600 V CSA     059386     059387
230 – 400 V CE     059406     059407
400 V CE     059426     059427
380 V CCC     059446 ou 0594484     059447 ou 0594494

1 Pour une utilisation en Amérique et en Asie, à l’exception de la Chine.
2 Pour une utilisation dans les pays où les marquages CE ou GOST sont obligatoires.
3 Pour une utilisation en Chine.
4 Livré sans cordon d’alimentation.

Configurations personnalisées

Sélectionner une source de courant, une torche, un kit de consommables de torche, un câble de retour et d’autres composants.

Options de sources de courant

 Source de courant standardSource de courant avec port CPC et rapport de tension sélectionnableSource de courant avec port CPC, rapport de tension sélectionnable et port d’interface série (RS-485)
200 – 600 V CSA 059370 059371 059372
230 – 400 V CE 059390 059391 059392
400 V CE 059410 059411 059412
380 V CCC 059430 059431 059432, 059433 *

* Le câble d’alimentation n’est pas inclus.

Options de kit de consommables de démarrage

(Voir la section des consommables associée ci-dessous pour toutes les options des kits de consommable)

 ManuelMécaniqueMécanique avec buse de protection de détection ohmique
Kit 228849 228848 228969

Options des torches Duramax

(Pour les numéros de référence de la torche Duramax, y compris les torches longues, consulter Powermax125)

 Torches manuellesTorches machinesTorches robotiques
Longueur du câble 75° 15° 180° Mini 180° 45° 90° 180°
4,5 m     059476 059481
7,6 m 059473 059470 059477 059482 059464 059465 059466
10,7 m     059478 059483
15,2 m 059474 059471 059479 059484
22,8 m 059475 059472 059480

Options de câbles

 Câbles de retourCâbles de commande
Longueur du câble Connecteur manuel Connecteur en C Cosse ronde Suspension télécommandée CNC, connecteur à cosse, diviseur de tension CNC, connecteur à cosse, pas de diviseur de tension CNC, connecteur D-sub, diviseur de tension RS-485 Comm série, sans terminaison RS-485 Comm série, D-sub
7,6 m 223254 223287 223284 128650 228350 023206 223048 223236 223239
15,2 m 223255 223288 223285 128651 228351 023279 123896 223237 223240
22,8 m 223256 223289 223286 128652

Torches et consommables

Utilisez notre outil pour afficher facilement les torches et les consommables compatibles avec le Système plasma Powermax105.

1. Choisir une application pour afficher les torches qui y sont associées.


2. Choisir une torche pour afficher les consommables qui y sont associés.


3. Afficher les consommables.
