Powermax105-Plasmagerät

Das Powermax105®-Plasmagerät verfügt über die Einschaltdauer und Leistung, die für schwierige industrielle Schneid- und Fugenhobelanwendungen erforderlich sind. Neben erstklassigen Schneidfunktionen für Metallstärken von bis zu 32 mm verfügt es auch über die neuesten Innovationen, wie Smart Sense™-Technologie zur automatischen Gasdruckanpassung. Sieben Duramax™-Brennertypen bieten Vielseitigkeit für Schneiden im Handbetrieb, tragbare Automatisierung, X-Y-Schneidtisch- sowie Robotik-Schneiden und -Fugenhobeln.

Anwendungen

Präzisions-Fugenhobeln Versuchen Sie Powermax45 XP

Anlageninformationen

Vorteile

Maximale Produktivität

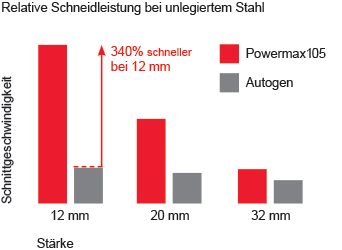

  • Erledigt Aufträge schneller als Autogen mit drei Mal höheren Schnittgeschwindigkeiten bei 12 mm starkem unlegiertem Stahl
  • Ausgezeichnete Schnitt- und Fugenhobelqualität sorgen für einen geringeren Zeitaufwand beim Schleifen und bei der Kantenvorbereitung
  • Mehrere bedienerfreundliche Brennerstile erlauben die Bearbeitung vieler verschiedener Aufträge mit ein und demselben System

Bedienkomfort beim Schneiden und Fugenhobeln

  • Die Einstellung des Luftdrucks entfällt – die Smart Sense-Technologie sorgt stets für eine korrekte Einstellung und erkennt außerdem das Standzeit-Ende der Elektrode und trennt automatisch die Stromversorgung zum Brenner, um potenzielle Schäden an anderen Teilen oder am Werkstück zu verhindern
  • Die SpringStart™-Technologie garantiert konstantes Starten und einen zuverlässigeren Brenner
  • Schneiden mit Oberflächenkontakt bei voller Ausgangsleistung mit patentiertem Schutzschild, das die Bartbildung für reibungsloseres Schneiden reduziert

Für schwierige Aufträge gebaut

  • Die Hypertherm Certified™-Zuverlässigkeit garantiert eine Spitzenleistung selbst unter härtesten Bedingungen
  • Duramax-Brenner wurden für hohe Schlagzähigkeit und Temperaturbeständigkeit konzipiert

Spezifikationen

Eingangsspannungen CSA 200–600 V, 3PH, 50/60 Hz
CE 400 V, 3PH, 50/60 Hz
200–400 V, 3PH, 50/60 Hz
CCC 380 V, 3PH, 50/60 Hz
Eingangsstrom bei 16,8 kW 200/208/240/380/400/480/600 V, 58/56/49/28/25/22 A
Ausgangsstrom 30–105 A
Nennausgangsspannung 160 VDC
Einschaltdauer bei 40 °C 80 % bei 105 A
Leerlaufspannung
  • 200–600 V CSA: 300 VDC
  • 380 V CCC und 230-400 V CE: 288 VDC
  • 400 V CE: 292 VDC
Abmessungen mit Griffen 592 mm T, 274 mm B, 508 mm H
Gewicht mit Brenner 7,6 m
  • 200–600 V CSA: 45 kg
  • 380 V CCC/400 V CE: 41 kg
  • 230–400 V CE: 45 kg
Gasversorgung Saubere, trockene, ölfreie Luft oder Stickstoff
Empfohlener Eingangsgas-
durchfluss / -druck
Schneiden: 217 l/min bei 5,9 bar
Fugenhobeln: 227 l/min bei 4,8 bar
Länge des Netzkabels 3 m *
Stromquellen-Typ Inverter (primär getaktete Stromquelle) – IGBT
Anforderung an Motor-Antriebsleistung 30 kW für volle 105 A Ausgangsleistung
Zertifizierungen CSA-zertifiziert für den Einsatz in Amerika und Asien, mit Ausnahme von China.
CE, C-Tick, CU/GOST, Ukr und Serbian – für den Einsatz in Europa, Australien, Weißrussland, Kasachstan, Russland, Serbien, Ukraine und anderen Ländern, in denen sie akzeptiert werden.
CCC für den Einsatz in China.
Gewährleistung Stromquellen haben eine Gewährleistung von drei Jahren und Brenner eine Gewährleistung von einem Jahr.

*Bei manchen CCC-Typen ist kein Netzkabel im Lieferumfang enthalten.

Betrieb mit Motorgenerator

MotorantriebsleistungGeräteausgangsstromLeistung (Längenzunahme des Lichtbogens)
30 kW 105 A Voll
22,5 kW 105 A Eingeschränkt
22,5 kW 85 A Voll
15 kW 85 A Eingeschränkt
15 kW 65 A Eingeschränkt



Der Schutz der Umwelt ist eines der Hauptanliegen von Hypertherm. Unsere Powermax-Produkte wurden entwickelt, um die globalen Umweltvorschriften einschließlich der RoHS-Richtlinie mehr als gefordert einzuhalten.

Betriebsdaten

LeistungsvermögenStärkeSchnittgeschwindigkeit


Schneiden

Empfohlen 32 mm 500 mm/min
  38 mm 250 mm/min
Trennschnitt (Schneiden im Handbetrieb) 50 mm 125 mm/min
Lochstechen * 22 mm

* Lochstech-Nennwerte im Handbetrieb oder mit automatischer Brennerhöhensteuerung

LeistungsvermögenMetallentfernungsrateRillenprofil


Fugenhobeln

Typisches Fugenhobeln 9,8 kg/h
6,4 mm T x 7,4 mm B

Produktions-Schneidtabelle

MaterialStärkeStromProduktions-Schnittgeschwindigkeit *
ZollmmAZoll/minmm/min
Unlegierter Stahl 1/4 6 105 192 5090
3/8 8 105 116 3870
1/2 12 105 76 2060
3/4 20 105 40 940
Legierter Stahl 1/4 6 105 224 6000
3/8 8 105 112 4210
1/2 12 105 68 1860
3/4 20 105 34 810
Aluminium 1/4 6 105 265 7090
1/2 12 105 91 2450
3/4 20 105 50 1190

*Die Produktions-Schnittgeschwindigkeiten sind Ergebnisse aus Hypertherm-Labortests.

Die Produktionsgeschwindigkeiten entsprechen ca. 80 % der maximalen Geschwindigkeit.
Für eine optimale Schnittqualität können die Schnittgeschwindigkeiten je nach den unterschiedlichen Schneidanwendungen variieren.
Weitere Informationen hierzu finden Sie in der Betriebsanleitung.

Ressourcen

Handbücher und Dokumente
Wartung
Schulungsangebote

Kaufinformationen

Besuchen Sie unsere Seite „Händleradressen“ , um einen Vertriebspartner zu finden, oder kontaktieren Sie Hypertherm direkt, wenn Sie weitere Fragen haben.

Standard-Konfigurationen

Bei den nachfolgenden Konfigurationen sind eine Stromquelle, ein oder mehrere Brenner, ein Werkstückkabel und ein Starter-Verschleißteilset enthalten.

 75°-Handbrenner75°- und 15°-
Handbrenner
Stromquellen Spannungskonfigurationen 7,6 m 15,2 m 7,6 m 15,2 m
    ohne Fernstartschalter
Standard-Stromquelle 200–600 V CSA1 059374 059375
230–400 V CE2 059394 059395
400 V CE2 059414 059415
380 V CCC3 059434 059535
Stromquelle mit CPC-Anschluss und Spannungsteiler 200–600 V CSA 059376 059377 059382 059383
230–400 V CE 059396 059397 059402 059403
400 V CE 059416 059417 059422 059423
380 V CCC 059436 059437 059442
 Langer 180°-MaschinenbrennerLanger 180°-Maschinenbrenner und 75°-Handbrenner
Stromquellen Spannungskonfigurationen 7,6 m 15,2 m 7,6 m
mit Fernstartschalter ohne Fernstartschalter mit E/A-Kabeln (ohne Fernstartschalter) mit Fernstartschalter ohne Fernstartschalter mit E/A-Kabeln (ohne Fernstartschalter) mit Fernstartschalter
Stromquelle mit CPC-Anschluss und Spannungsteiler 200–600 V CSA 059378 059380   059379 059381   059384
230–400 V CE 059398 059400   059399 059401   059404
400 V CE 059418 059420   059419 059421   059424
380 V CCC 059438 059440 oder 0594504   059439 059441 oder 0594514
Stromquelle mit CPC-Anschluss, Spannungsteiler und seriellem Anschluss 200–600 V CSA     059386     059387
230–400 V CE     059406     059407
400 V CE     059426     059427
380 V CCC     059446 oder 0594484     059447 oder 0594494

1 Für die Verwendung in Amerika und Asien, mit Ausnahme von China.
2 Für die Verwendung in Ländern, die CE- oder GOST-Zeichen erfordern.
3 Für die Verwendung in China.
4 Netzkabel nicht im Lieferumfang enthalten.

Benutzerdefinierte Konfigurationen

Auswahl der Stromquelle, des Brenners, des Brenner-Verschleißteilsets, des Werkstückkabels und weiterer Komponenten.

Optionen für die Stromquelle

 Standard-StromquelleStromquelle mit CPC-Anschluss und auswählbarem SpannungsverhältnisStromquelle mit CPC-Anschluss, auswählbarem Spannungsverhältnis und seriellem Schnittstellenanschluss (RS-485)
200–600 V CSA 059370 059371 059372
230–400 V CE 059390 059391 059392
400 V CE 059410 059411 059412
380 V CCC 059430 059431 059432, 059433 *

* Enthält kein Netzkabel.

Starter-Set Verschleißteiloptionen

(Informationen zu allen verfügbaren Verschleißteilsets finden Sie im entsprechenden Verschleißteil-Kapitel unten.)

 HandgerätMechanisiertMechanisiert mit Brennerkappe für ohmsche Abtastung
Set 228849 228848 228969

Duramax-Brenner-Optionen

(Für die Teile-Nummern für Duramax Hyamp-Brenner, einschließlich lange Brenner, siehe Powermax125)

 HandbrennerMaschinenbrennerRobotikbrenner
Kabellänge 75° 15° 180° Mini 180° 45° 90° 180°
4,5 m     059476 059481
7,6 m 059473 059470 059477 059482 059464 059465 059466
10,7 m     059478 059483
15,2 m 059474 059471 059479 059484
22,8 m 059475 059472 059480

Kabeloptionen

 WerkstückkabelSteuerkabel
Kabellänge Handklemme C-Klemme Ringkabelschuh Fernstartschalter CNC, Flachsteckeranschluss, geteilte Spannung CNC, Flachsteckeranschluss, keine geteilte Spannung CNC, D-Sub-Stecker, geteilte Spannung RS-485 serielle Kommunikation, offenes Ende RS-485 serielle Kommunikation, D-Sub-Stecker
7,6 m 223254 223287 223284 128650 228350 023206 223048 223236 223239
15,2 m 223255 223288 223285 128651 228351 023279 123896 223237 223240
22,8 m 223256 223289 223286 128652

Brenner und Verschleißteile

Verwenden Sie unser einfaches Werkzeug, um kompatible Brenner und Verschleißteile für Powermax105-Plasmagerät anzuzeigen.

1. Wählen Sie eine Anwendung, um entsprechende Brenner anzuzeigen.


2. Wählen Sie einen Brenner, um entsprechende Verschleißteile anzuzeigen.


3. Verschleißteile aufrufen.
