HyPerformance HPR400XD

Die HyPerformance^®-HPR400XD^®-Plasmaanlagen wurden für maximale Leistung und Produktivität im Bereich des X-Y-Achsen-, Fasen- und Roboterschneidens entwickelt und konstruiert. Die vielseitigen 400-A-Anlagen vereinen hohe Schnittgeschwindigkeiten, schnelle Verfahrenswechsel, promptes Umschalten sowie hohe Zuverlässigkeit, und bieten die ultimative Leistung im Bereich des HyPerformance-Schneidens von unlegiertem Stahl, können zudem zum Schneiden von Aluminium eingesetzt werden und liefern eine beispiellose Schnittqualität beim Schneiden von legiertem Stahl.

Händleradressen

Angebot anfordern

Anlageninformationen Brenner und Verschleißteile Kontakt

Händleradressen

Anlageninformationen

Vorteile

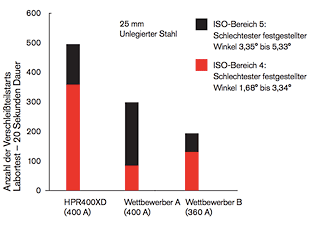

Ausgezeichnete Schnittqualität und Beständigkeit

HyPerformance-Plasmatechnologie schneidet Teile mit komplexen Strukturen mit ausgezeichneter Qualität und Konsistenz
Die HyDefinition®-Technologie ermöglicht die Ausrichtung und Fokussierung des Plasmalichtbogens und präziseres Schneiden bei Schnittstärken von bis zu 80 mm.
Die neue HDi™-Technologie bietet HyDefinition-Schnittqualität bei legiertem Stahl sowie extrem scharfe Oberkanten, glänzende Oberflächen und hervorragende Winkelstellung mit reduzierten Winkelabweichungen.
Die patentierte True Hole™ Technologie (nur automatische Gassysteme) produziert eine Lochqualität, die die bisherige Schnittqualität von Plasmatechnologie weit übertrifft

Minimale Betriebskosten

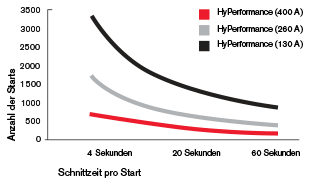

Die LongLife®-Technologie verlängert die Standzeit von Verschleißteilen erheblich, und ermöglicht eine beständige HyDefinition-Schnittqualität.
Höhere Schnittgeschwindigkeiten ermöglichen Ihnen, mehr Teile pro Stunde zu produzieren; Schneidverfahren, die bessere Schnittqualitäten produzieren, können die Kosten für Nachbesserungen praktisch auf Null senken.
Die patentierte PowerPierce® Technologie ermöglicht es Ihnen, Lochstiche bei Stärken durchzuführen, die höher sind als je zuvor, und das langsamere autogene Brennschneiden abzulösen.

Vielseitigkeit, die jede Aufgabe schafft

Mit HyDefinition-Präzision unlegierten Stahl, legierten Stahl, Aluminium und andere Metalle schneiden, fasenschneiden und markieren.
Die modulare Konstruktion ermöglicht es, die Stromquellen problemlos zu erneuern, um die Anlagenleistungen zu erhöhen, wenn sich die Anforderungen ändern.

Branchenführende Zuverlässigkeit

Robuste, einfache Anlagenkonstruktion mit 50 % weniger Teilen als Konkurrenzanlagen
Erstklassige Produktion und umfassende Tests garantieren, dass jede Hypertherm-Anlage die höchsten Qualitätsstandards erfüllt.

Spezifikationen

Allgemeines
Maximale Leerlaufspannung (U₀)	360 VDC
Maximaler Ausgangsstrom (I₂)	400 A
Ausgangsspannung (U₂)	50–200 VDC
Nenn-Einschaltdauer (X)	100 % bei 80 kW, 40 °C
Umgebungstemperatur/Einschaltdauer	Die Stromquellen arbeiten zwischen –10 °C und +40 °C.
Leistungsfaktor (cos φ)	0,98 bei einem Ausgangsstrom von 400 ADC
Kühlung	Gebläselüftung (Klasse F)
Isolierung	Klasse H

Schneidleistung unlegierter Stahl	Bartfrei Lochstechen (Produktion) Maximale Schneidleistung	38 mm 50 mm 80 mm
Schneidleistung legierter Stahl	Lochstechen (Produktion) Maximale Lochstechkapazität** Trennschnitt	45 mm 75 mm 80 mm
Schneidleistung Aluminium	Lochstechen (Produktion) Trennschnitt	45 mm 80 mm
Geschwindigkeit (Unlegierter Stahl)	Spezifikationen bei höchstem Ausgangsstrom	12 mm 4430 mm/min
Schnittwinkel	ISO 9013 Bereich*	2–4
Schweißbarkeit		Schweißbereit
Verfahrensgase nach Material (Plasma/Sekundärgas)	Unlegierter Stahl Legierter Stahl Aluminium	0₂/Luft, 0₂/0₂ Ar/Luft H35/N₂, N₂/N₂, H35-N₂/N₂, F5/N₂ Ar/Luft, Ar//N₂ H35/N₂, Luft/Luft, H35-N₂/N₂ Ar/Luft, Ar//N2
Prozessstrom (Schneiden)	Manche Verfahren können für manche Materialien nicht verwendet werden	30–400

* ISO 9013 ist eine Norm zur Definition der Schnittqualität von thermisch geschnittenen Teilen. Je niedriger der Bereich (Bereich 1 ist der niedrigste), desto kleiner ist der Winkel zur Schnittfläche. Der Schnittwinkel im Bereich 4 ist besser als der Schnittwinkel im Bereich 5.
** Der maximale Lochstich erfordert den Einsatz einer Auto-Gaskonsole und einen gesteuerten Bewegungsprozess. Nähere Einzelheiten siehe technische Dokumentation.

Kaufinformationen

Besuchen Sie unsere Seite „Händleradressen“ , um einen Vertriebspartner zu finden, oder kontaktieren Sie Hypertherm direkt, wenn Sie weitere Fragen haben.

Ressourcen

Handbücher und Dokumente

HPR-Einsatz Vereinfachen Sie Ihr Schneidverfahren Revision 3 898210DE (Deutsch/German)

Letzte Aktualisierung 09/20/2023

Products > Brochure/Guide

PDF (511 KB )

Alles anzeigen

Brenner und Verschleißteile

Erfahren Sie, wie einfach es mit dem HPR-Einsatz ist

Mit seiner längeren Standzeit und höheren Schnittqualität ersetzt der einteilige HPR-Einsatz für HPRXD-Anlagen fünf herkömmliche Verschleißteile durch ein einziges – für einen vereinfachten Bestellvorgang, schnellere Wechsel und weniger Fehler.

Erfahren Sie mehr über den Einsatz

HPR-Einsatz

HPR-Einsatz-Verschleißteile^Neu!

Verfahren für unlegierten Stahl	Brennerkappe	Einsatz (10 Stück)	Wasserrohr	Brennerkörper
80 A (standardmäßiges Schneiden)*	420708	420803	420728	420729
130 A (standardmäßiges Schneiden)*	420708	420705	420728	420729
260 A (standardmäßiges Schneiden / Fasenschneiden)*	420708	420715	420728	420729

* HPR-Einsatz erfordert neuen Brennerkörper, neues Wasserrohr und neue Brennerkappe. Der HPR-Einsatz-Brennerkörper wird direkt an die Standard-HPRXD-Anschlussbuchse (Teile-Nummer 220705) angeschlossen.

HPR-Einsätze werden verpackt und in Mengen von 10 Stück an Partner verkauft.

HPR-Einsatz-Sets^Neu!

Typ	Teile-Nr. Set	Enthält Teile-Nr.	Beschreibung	Anzahl
Brenner-Starter-Set	528101	420729	Brennerkörper	1
		420728	Wasserrohr	1
		420708	Brennerkappe	1
		528107	Set: O-Ring, Brennereinsatz	1
Einsatz, 3er Set	528102	420803	Set: Einsatz, 80 A	3
	528103	420705	Set: Einsatz, 130 A	3
	528104	420715	Set: Einsatz, 260 A	3
	528105**	420803, 420705, 420715	Set: Einsatz, mehrere Stromstärken	3

** Anmerkung: Einsatz-Set 528105 für mehrere Stromstärken enthält 1 Einsatz für jede Stromstärke (80 A, 130 A und 260 A).

Standard-Verschleißteile für HPR400XD

HPR400XD-Brenner

HPRXD-Brenner

Unlegierter Stahl

Schutzkappe Schutzschild Düsen-Brennerkappe DüseWirbelring Elektrode Wasserrohr 400-A-Verschleißteile des Brenners

400-A-Verschleißteile – unlegierter Stahl

Stromstärke	Schutzkappe	Schutzschild	Düsen-Brennerkappe	Düse	Wirbelring	Elektrode	SilverPlus-Elektrode	Wasserrohr
30 A	220747	220194	220754	220193	220180	220192	______	220340
50 A	220747	220555	220754	220554	220553	220552	______	220340
80 A	220747	220189	220756	220188	220179	220187	420566	220340
130 A	220747	220183	220756	220182	220179	220181	220665	220340
200 A	220637	220761	220757	220354	220353	220352	220666	220340
260 A	220637	220764	220760	220439	220436	220435	220668	220340
400 A	220637	220636	220635	220632	220631	220629	420530	220571
80 A Fase	220637	220742	220845	220806	220179	220802	______	220700
130 A Fase	220637	220742	220740	220646	220179	220649	______	220700
200 A Fase	220637	220658	220845	220659	220353	220662	______	220700
260 A Fase	220637	220741	220740	220542	220436	220541	______	220571
* 260 A Fase	220637	220897	220896	220898	220436	220899	______	220571
400 A Fase	220637	220636	220635	220632	220631	220629	______	220571

* Empfohlen, wenn es bei Verwendung der Standard-Verschleißteile zu übermäßiger Schlackenbildung oder Fehlzündungen des Brenners kommt.

Legierter Stahl

SchutzkappeSchutzschildDüsen-Brennerkappe Düse Wirbelring Elektrode Wasserrohr 400-A-Verschleißteile des Brenners

800 A – legierter Stahl – über 4 Zoll stark

Stromstärke	Schutzkappe	Schutzschild	Düsen-Brennerkappe	Düse	Wirbelring	Elektrode	Wasserrohr
45 A	220747	220202	220755	220201	220180	220308	220340
60 A HDi	220747	220815	220814	220847	220180	220339	220340
80 A	220747	220338	220755	220337	220179	220339	220340
130 A	220747	220198	220755 (H35) 220756 (N₂)	220197	220179	220307	220340
200 A	220637	220762	220758	220343	220342	220307	220340
260 A	220637	220763	220758	220406	220405	220307	220340
400 A	220637	220707	220712	220708	220405	220709	220571
130 A Fase	220637	220738	220739	220656	220179	220606	220571
260 A Fase	220637	220738	220739	220607	220405	220606	220571
400 A Fase	220637	220707	220712	220708	220405	220709	220571

Aluminium

Schutzkappe SchutzschildDüsen-Brennerkappe Düse Wirbelring Elektrode Wasserrohr 400-A-Verschleißteile des Brenners

400 A – Verschleißteile für Aluminium – über 4 Zoll stark

Stromstärke	Schutzkappe	Schutzschild	Düsen-Brennerkappe	Düse	Wirbelring	Elektrode	Wasserrohr
45 A	220747	220202	220756	220201	220180	220308	220340
130 A	220747	220198	220755 (H35) 220756 (Luft)	220197	220179	220307 (H35) 220181 (Luft)	220340
200 A	220637	220762	220759	220346	220342	220307	220340
260 A	220637	220763	220758	220406	220405	220307	220340
400 A	220637	220707	220712	220708	220405	220709	220571

Standard-Verschleißteile-Starter-Sets für HPR400XD

Das Verschleißteilset von Hypertherm, das speziell für Ihre HPR400XD-Anlage entwickelt wurde, enthält alle Verschleißteile und das Zubehör, das Sie zum Schneiden benötigen. Kunden können zwischen Verschleißteil-Starter-Sets für unlegierten oder legierten Stahl oder Aluminium wählen.

Set-Typ (unlegierter Stahl)	HPR400XD Starter-Set für unlegierten Stahl (400 A und darunter)
Teile-Nummer des Materialsets	228367
Beschreibung	Dieses Set enthält alle Verschleißteile und das Zubehör, das zum Schneiden von unlegiertem Stahl bei maximal 400 A notwendig ist.

Set-Typ (Aluminium/legierter Stahl)	HPR400XD Starter-Set für Aluminium und legierten Stahl (400 A und darunter)
Teile-Nummer des Materialsets	228368
Beschreibung	Dieses Set enthält alle Verschleißteile und das Zubehör, das zum Schneiden von Aluminium und legiertem Stahl bei maximal 400 A notwendig ist.
