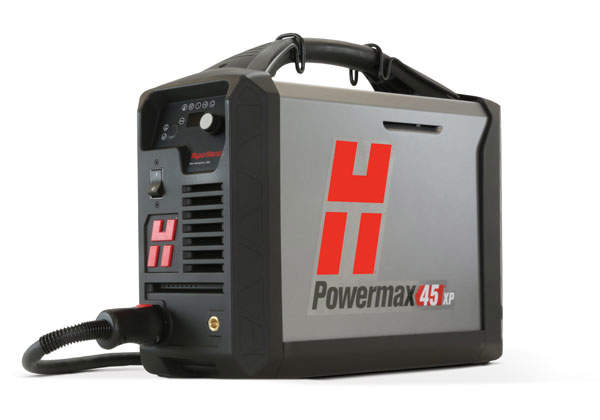

Powermax45 XP Plasmagerät

Die Plasma-Stromquelle Powermax45^® XP 45A, wurde zuletzt im Marsch 2024 hergestellt und ist bei Hypertherm nicht mehr erhältlich. Wir stellen jedoch weiterhin Original-Ersatzbrenner, Verschleißteile und Ersatzteile her. Weitere Upgrade-Optionen finden Sie im Abschnitt „Brenner und Verschleißteile“.

Die technische Serviceabteilung von Hypertherm unterstützt diesen Typ weiterhin.

Betroffene Teile-Nummern anzeigen

Alle Produktressourcen anzeigen

Anlageninformationen Brenner und Verschleißteile Kontakt

Alle Produktressourcen anzeigen

Anlageninformationen

Produktlebenszyklus

Das gilt für Stromquellen mit folgenden Teile-Nummern:

088093, 088106, 088094, 088107, 088109, 088092, 088104, 088095, 088110, 088105, 088158, 088160

Das gilt für Geräte mit folgenden Teile-Nummern:

088093, 088106, 088107, 088092, 088104, 088105, 088094, 088108, 088109, 088095, 088173, 088110, 088111, 088158, 088160, 088130, 088132, 088131, 088133, 088144, 088146, 088145, 088147, 088141, 088134, 088135, 088136, 088139, 088140, 088155, 088148, 088149, 088156, 088150, 088153, 088154, 088112, 088114, 088124, 088113, 088115, 088126, 088128, 088127, 088129, 088121, 088116, 088117, 088122, 088118, 088123, 088119, 088120, 088159, 088161

Verfügbarkeit
Stromquelle	⊗
Original-Brenner	✔
Wartungsteile	✔
Verschleißteile	✔
Technischer Support	✔

Spezifikationen

Eingangsspannungen (± 10 %)	CSA	200–240 V, 1PH, 50–60 Hz 480 V, 3PH, 50–60 Hz¹
Eingangsspannungen (± 10 %)	CE/CCC	230 V, 1PH, 50–60 Hz 400 V, 3PH, 50–60 Hz
Eingangsstrom bei 6,5 kW	CSA	200–240 V, 1PH, 39/32 A 480 V, 3PH, 9,4 A¹
Eingangsstrom bei 6,5 kW	CE/CCC	230 V, 1PH, 33 A 400 V, 3PH, 10 A
Ausgangsstrom	10–45 A
Nennausgangsspannung	145 VDC
Einschaltdauer bei 40 °C	CSA	50 % bei 45 A, 200–240 V, 1PH 60 % bei 41 A, 200–240 V, 1PH 100 % bei 32 A, 200–240 V, 1PH 50 % bei 45 A, 480 V, 3PH 60 % bei 41 A, 480 V, 3PH 100 % bei 32 A, 480 V, 3PH
Einschaltdauer bei 40 °C	CE/CCC	50 % bei 45 A, 230 V, 1PH 60 % bei 41 A, 230 V, 1PH 100 % bei 32 A, 230 V, 1PH 50 % bei 45 A, 400 V, 3PH 60 % bei 41 A, 400 V, 3PH 100 % bei 32 A, 400 V, 3PH
Leerlaufspannung	275 VDC (200–240 V, CSA/CE/CCC und 480 V, CSA) 265 VDC (400 V CE/CCC)
Abmessungen mit Griffen	442 mm T; 173 mm B; 357 mm H
Gewicht mit Brenner 6,1 m	CSA	14 kg
Gewicht mit Brenner 6,1 m	CE/CCC	15 kg
Gasversorgung	Schneiden: Luft (sauber, trocken und ölfrei), Stickstoff, F5 Fugenhobeln: Luft (sauber, trocken und ölfrei), Stickstoff, F5 Markieren: Luft (sauber, trocken und ölfrei), Argon
Empfohlen Gaseingang Durchflussmenge / Druck	188 l/min bei 5,9 bar
Länge des Netzkabels	3 m
Typ der Stromquelle	Inverter (primär getaktete Stromquelle) – IGBT
Anforderung an Motor-Antriebsleistung	12.5 kVA (10 kW) für volle 45 A Ausgangsleistung
Elektrischer Wirkungsgrad	88 %
Recyclingfähigkeit	100 %
Zertifizierungen	CSA-zertifiziert für den Einsatz in Amerika und Asien, mit Ausnahme von China. CCC für den Einsatz in China. CE, RCM, CU, GOST‑TR, UkrSEPRO und Serbian AAA für den Einsatz in Europa, Australien, Weißrussland, Kasachstan, Russland, Serbien, Ukraine und in anderen Ländern, in denen sie akzeptiert werden.
Gewährleistung	Stromquelle: 3 Jahre Brenner: 1 Jahr

¹ Nur für den Einsatz in Nordamerika.

Betrieb mit Motorgenerator

Motorantriebsleistung	Geräteausgangsstrom	Leistung (Längenzunahme des Lichtbogens)
10 kW	45 A	Voll
8 kW	45 A	Eingeschränkt
6 kW	30 A	Voll

Füllvermögen

Füllvermögen	Stärke	Schnittgeschwindigkeit
	Schneiden
Empfohlen	16 mm 22 mm	500 mm/min 250 mm/min
Trennschnitt (Schneiden im Handbetrieb)	29 mm	125 mm/min
Lochstechen*	12 mm

* Lochstech-Nennwerte im Handbetrieb oder mit automatischer Brennerhöhensteuerung.

Füllvermögen	Metallentfernungsrate	Rillenprofil
	Fugenhobeln
Typisches Fugenhobeln	3,4 kg pro Stunde	3,2 mm T x 6,8 mm B

Produktions-Schneidtabelle

Material	Stärke Zoll	Strom A	Produktions-Schnittgeschwindigkeit* Zoll/min
Unlegierter Stahl	10 GA	45	181
	1/4	45	72
	3/8	45	38
	1/2	45	24
	5/8	45	16
Legierter Stahl	10 GA	45	134
	1/4	45	59
	3/8	45	29
	1/2	45	19
	5/8	45	13
Aluminum	1/8	45	263
	1/4	45	104
	3/8	45	42
	1/2	45	26
	5/8	45	14

Material	Stärke mm	Strom A	Produktions-Schnittgeschwindigkeit* mm/min
Unlegierter Stahl	3	45	5590
	6	45	2110
	10	45	920
	12	45	690
	16	45	400
Legierter Stahl	3	45	4725
	6	45	1695
	10	45	870
	12	45	540
	16	45	320
Aluminum	3	45	7120
	6	45	3095
	10	45	1015
	12	45	745
	16	45	340

* Die Produktions-Schnittgeschwindigkeiten sind Ergebnisse aus Hypertherm-Labortests. Für eine optimale Schneidleistung können die tatsächlichen Schnittgeschwindigkeiten je nach den unterschiedlichen Schneidanwendungen variieren. Weitere Informationen hierzu finden Sie in der Betriebsanleitung.

Der Schutz der Umwelt ist eines der Hauptanliegen von Hypertherm. Unsere Powermax-Produkte wurden entwickelt, um die globalen Umweltvorschriften einschließlich der RoHS-Richtlinie mehr als gefordert einzuhalten.

Ressourcen

Handbücher und Dokumente

Einsatz-Adapter Für die Powermax-Brennerserien Duramax und Duramax Lock Revision 2 (Deutsch/German)

Letzte Aktualisierung 02/15/2023

Torches and Consumables > Brochure/Guide

PDF (748KB)

Powermax45 XP Betriebsanleitung Revision 4 (Deutsch/German)

Letzte Aktualisierung 01/05/2021

Manuals/Service Information > Operator Manual (OM)

PDF (14.49MB)

Alles anzeigen

Brenner und Verschleißteile

Führen Sie ein Upgrade auf die neue Plattform für Einsatz-Verschleißteile durch!

Die Plattform für Hypertherm-Einsatz-Verschleißteile stellt eine revolutionäre Veränderung gegenüber herkömmlichen Luftplasma-Verschleißteilen dar. Jeder einteilige Einsatz ist nach Prozess und Stromstärke optimiert, um die Leistung zu gewährleisten und gleichzeitig die zum Schneiden oder Fugenhobeln mit Plasma benötigten Teile erheblich zu vereinfachen.

Erfahren Sie mehr über den Einsatz

Brenner und Kabeloptionen

Duramax^® Lock-Brenneroptionen

Die Duramax^® Robotik- und Mini-Maschinenbrenner sowie die Duramax^® Hyamp^®-Brenner sind ebenfalls mit der Powermax45 XP kompatibel.

	Handbrenner		Maschinenbrenner		Robotikbrenner
Kabellänge	75°	15°	180°	Mini 180°	45°	90°	180°
4,5 m			059476*	059481*
6,1 m	088164	088162
7,6 m			088167	059482*	059464*	059465*	059466*
10,6 m			088168	059483*
15,2 m	088165	088163	088169	059484*
22,8 m	059475*	059472*	059480*

* Ohne Brenner-Deaktivierungsschalter

Kabeloptionen

	Werkstückkabel	Steuerkabel
Kabellänge	Handklemme	Fernstartschalter	CNC, Flachsteckeranschluss, geteilte Spannung	CNC, Flachsteckeranschluss, keine geteilte Spannung	RS-485 serielle Kommunikation, offenes Ende	RS-485 serielle Kommunikation, D-Sub-Stecker
7,6 m	223595	128650	228350	023206	223236	223239
15,2 m	223596	128651	228351	023279	223237	223240
22,8 m	223127	128652

Hypertherm-Einsätze und Adapter-Upgrade

Einsatz-Adapter

Der Einsatz-Adapter bietet ein optionales Upgrade zur Umstellung von Standard-Verschleißteilen auf die neue Hypertherm-Einsatz-Verschleißteileplattform.

Der Einsatz-Adapter ist für die folgenden Geräte und Brenner geeignet. Bitte beachten: Wenn der Einsatz mit dem Adapter an einem Duramax^®- oder Duramax^® Lock-Brenner verwendet wird, werden vom Einsatz keine Daten für die Prozesskonfiguration oder Nutzungsdaten für den Einsatz an das Gerät übertragen. Diese Funktion ist nur für Powermax^®-SYNC™-Geräte mit SmartSYNC™-Brennertechnologie verfügbar.

Gerät	Brennertyp	Teile-Nummer des Adapters
Powermax45^® XP	Duramax^® Lock manuell, maschinell und robotergestützt	428951
Powermax65^®	Duramax manuell, maschinell und robotergestützt
Powermax85^®
Powermax105^®

Schneiden mit Oberflächenkontakt und FineCut^® für Handbrenner

Hypertherm-Einsätze
Verfahren	Einsatz
45 A	428927
FineCut-Schneiden im Handbetrieb	428928

Ersetzt diese Konfiguration
Schutzschild	Düse	Elektrode	Brennerkappe	Wirbelring
220818	220941	220842 oder 220777	220854	220857
220931	220930	220842 oder 220777	220854	220947

Diese Einsätze haben andere Abmessungen als die herkömmlichen Verschleißteile. Das muss bei der Verwendung von Schneidschablonen und -führungen berücksichtigt werden.

Einsatz zum Schneiden mit Oberflächenkontakt:

Die Abmessungen von Einsätzen zum Schneiden mit Oberflächenkontakt müssen bei der Verwendung von Schneidschablonen und -führungen berücksichtigt werden

FineCut-Einsatz:

Die Abmessungen von FineCut-Einsätzen müssen bei der Verwendung von Schneidschablonen und -führungen berücksichtigt werden

Mechanisiert und FineCut^® für Maschinenbrenner

Mechanisierte Einsätze können an Handbrennern verwendet werden, wenn ein Abstand gewünscht wird.

Hypertherm-Einsätze
Verfahren	Einsatz
45 A	428925
Mechanisiertes Schneiden mit FineCut	428926
Ohmscher-Ring-Set	428895 (enthält 3 ohmsche Ringe Nr. 420580)

Ersetzt diese Konfiguration
Schutzschild	Düse	Elektrode	Brennerkappe	Wirbelring
220817 oder 220955	220941	220842 oder 220777	220854 oder 220953	220857
220948 oder 220955	220930	220842 oder 220777	220854 oder 220953	220947
