Система плазменной резки Powermax45

Примечание. Производство источников тока для системы Powermax45 прекращено. Тем не менее, компания Hypertherm продолжает выпускать резаки, сменные резаки, расходные детали и запасные части для данной системы. Техническая поддержка также предоставляется.

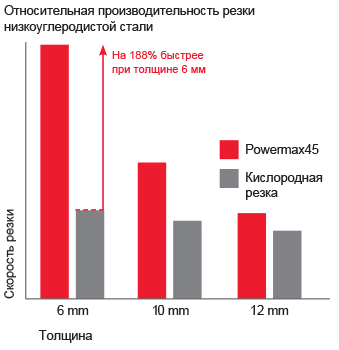

Компактная, но вместе с тем, мощная система плазменной резки Powermax45® является самой универсальной из всех имеющихся на рынке систем плазменной резки и строжки, позволяющей резать листы толщиной до 12 мм. Простая в использовании система имеет достаточно небольшую массу, что позволяет легко переносить ее по всей площадке — данная система превосходит аналогичные системы в своем классе при выполнении работ в любом месте. Благодаря запатентованной конструкции расходных деталей обеспечивается превосходное качество резки и строжки, на подготовку кромок тратится меньше времени, скорость резки выше на 188 % по сравнению с системами кислородной резки при резке низкоуглеродистой стали толщиной 1/4 дюйма.



Информация о системах

Преимущества

Простота использования

  • Компактный размер и небольшая масса обеспечивают отличную портативность системы резки материалов толщиной до 12 мм
  • Благодаря запатентованной технологии контактной резки и интуитивно понятной конструкции система Powermax45 отличается простотой в использовании и прекрасно подходит даже для операторов, работающих с системой впервые

Универсальность и высокая производительность

  • Благодаря наличию интерфейса ЧПУ и подключения резаков по технологии FastConnect™ подходит для работы как с ручными, так и механизированными резаками
  • Благодаря реализованным в системе передовым конструкторским решениям и большому набору функций система Powermax45 является полезным многоцелевым инструментом, подходящим для широкого спектра применений

Прочность и надежность

  • Надежность Hypertherm Certified™ означает, что система гарантированно работает с максимально возможной производительностью в средах с наиболее сложными условиями
  • Конструкция Powercool™ повышает эффективность охлаждения внутренних компонентов, обеспечивая более длительный срок службы системы и более продолжительные периоды ее работоспособного состояния

Технические характеристики

Значения входного напряжения
(±10 %)
CSA 200–240 В, 1-ф., 50–60 Гц
480 В, 3-ф., 50–60 Гц
CE 230 В, 1-ф., 50–60 Гц
400 В, 3-ф., 50–60 Гц
Входной ток при 5,95 кВт CSA 200/230 В, 1-ф., 34/28 А
480 В, 3-ф., 9 А
CE 230 В, 1-ф., 30 А
380/400 В, 3-ф., 10,5/10 A
Выходной ток 20–45 A
Номинальное выходное напряжение 132 В пост. тока
Рабочий цикл при 40 °C CSA 50 % при 45 А, 200–240 В, 1-ф.
60 % при 41 А, 200–240 В, 1-ф.
100 % при 32 А, 200–240 В, 1-ф.
CE 50 % при 45 А, 230 В, 1-ф.
60 % при 41 А, 230 В, 1-ф.
100 % при 32 А, 230 В, 1-ф.
CE 50 % при 45 А, 380/400 В, 3-ф.
60 % при 41 А, 380/400 В, 3-ф.
100 % при 32 А, 380/400 В, 3-ф.
Напряжение холостого хода 275 В пост. тока
Размеры с ручками 426 мм Г; 172 мм Ш;
348 мм В
Масса с резаком 6,1 м CSA 17 кг
CE 16 кг
Источник газа Чистый, сухой, обезжиренный воздух или азот
Рекомендуемые скорость потока
и давление газа на входе
Резка: 170 л/мин при 5,5 бар
Строжка: 170 л/мин при 4,1 бар
Длина входящего силового кабеля 3 м
Тип источника тока Инвертор — БТИЗ (биполярный транзистор с изолированным затвором)

Работа с использованием двигателя-генератора

Номинальная мощность двигателяВыходной ток системыПроизводительность (растяжение дуги)
8 кВт 45 А Полная
6 кВт 45 А Ограниченная
6 кВт 30 A Полная



Забота об окружающей среде — основная ценность компании Hypertherm. Наши продукты Powermax разработаны таким образом, что по своим показателям они соответствуют или превосходят нормативные требования к охране окружающей среды, включая требования, изложенные в директиве RoHS.

Операционные данные

ТолщинаТолщинаСкорость резки


Резка

Рекомендуемая 12 мм 500 мм/мин
  19 мм 250 мм/мин
Предельная (ручная резка) 25 мм 125 мм/мин
Прожиг* 12 мм

*Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака

ТолщинаСкорость съема металлаПрофиль кромки


Строжка

Типичная строжка 2,8 кг/ч 3,3 мм (Г) x 5,5 мм (Ш)

Производственная технологическая карта резки

МатериалТолщинаТокМаксимальная скорость резки *
дюймыммАдюйм/минмм/мин
Низкоуглеродистая сталь 10 GA 3 45 175 4445
1/4 6 45 75 1905
3/8 10 45 40 1016
1/2 12 45 25 635
3/4 19 45 10 254
1 25 45 5 127
Нержавеющая сталь 10 GA 3 45 150 3810
1/4 6 45 55 1397
3/8 10 45 32 813
1/2 12 45 18 457
3/4 19 45 9 229
Алюминий 10 GA 3 45 280 7112
1/4 6 45 100 2540
3/8 10 45 42 1067
1/2 12 45 25 635
3/4 19 45 10 254

*Максимальная скорость резки определяется по результатам лабораторных испытаний Hypertherm.  Для получения оптимальной производительности фактические значения скорости резки могут отличаться в зависимости от типа резки.  Дополнительную информацию см. в руководстве оператора.

Информация для заказа

Посетите нашу страницу «Где купить», чтобы найти потенциального партнера, или свяжитесь с компанией Hypertherm напрямую, если Вам необходима дополнительная помощь.

Стандартные конфигурации

Ниже приведены наиболее распространенные конфигурации систем, в состав которых входит источник тока, резак и рабочий провод.

 Системы ручной резкиСистемы механизированной резки
Значения входного напряжения Резак T45v
6 м
Резак T45v
15 м
Резак T45m
7,6 м
Резак T45m
10,7 м
Резак T45m
15 м
200–240 В CSA 1 088016 088017 088022 088023 088024
480 В CSA 2 088072 088073
230 В CE 3 088018 088019 088025 088026 088027
400 В CE 3 088020 088021 088028 088029 088030

1 Для использования в Северной и Южной Америке и Азии, за исключением Китая.
2 Для использования в Северной Америке.
3 Для использования в странах, где требуется наличие маркировки CE, CCC или ГОСТ.

Конфигурации на заказ

Выберите источник тока, резак, рабочий кабель и другие компоненты.

Варианты источника тока

 Источник тока с портом CPC и коэффициентом трансформации 50:1
200–240 В CSA 088013
480 В CSA 088068
230 В CE 088015
400 В CE 088014



Варианты компонентов

 РезакиКабели управления
Длина кабеля T45v T45m Дистанционный
подвесной выключатель
Плоский разъем
ЧПУ 4
Плоский разъем
ЧПУ 5
6 м 088008
7,6 м   088010 128650 228350 023206
10,7 м   088011
15 м 088009 088012 128651 228351 023279

4 Для использования с автоматическим оборудованием, для которого требуется деление дугового напряжения.
5 Для использования в системах, где деление дугового напряжения не требуется.

Ресурсы

Руководства и документы


Резаки и расходные детали

Расходные детали резака T45

Электроды, сопла и защитные экраны доступны в объемных упаковках. Информация об этих комплектах приведена в таблице ниже.

Доступны удобные основные комплекты расходных деталей. Описание содержимого и информация для заказа приведены в таблице ниже.

Детали для контактной резки с использованием резака T45v

Защитный экран/Дефлектор Кожух Сопло Завихритель Электрод


Детали продаются в пакетах синего цвета.



Тип расходных деталейТип резакаСила токаЗащитный экран/ДефлекторКожухСоплоЭлектродЗавихритель
Контактная резка Ручной 30 220569 220483 220480 220478 220479
45 220674 220713 220671 220669 220670
Механизированная резка Механизированный 45 220673 220713 или 220719 (омический) 220671 220669 220670
Строжка Ручной 220675 220713 220672 220669 220670
Механизированный



Расходные детали HyAccess™

Дополнительную информацию о расходных деталях HyAccess см. на странице продуктов HyAccess.

Кожух Сопло Электрод Завихритель



Тип расходных деталейТип резакаСила токаЭлектродСопло для резкиСопло для строжкиКожухЗавихритель
HyAccess Ручной 15–45 420137 420144 420147 420148 220670

Для получения полного описания резака и расходных деталей для ручных систем плазменной резки загрузите полный каталог.

Комплекты расходных деталей

Расходные детали для резки от Hypertherm, которые входят в состав основного комплекта расходных деталей, обеспечивают бесперебойную работу систем Powermax. Описание содержимого комплекта и информация для заказа приведены в таблице ниже.

Основной комплект

Ручной, CSA 851478
Ручной, CE 851477

Основной комплект расходных деталей

Содержание комплекта

Номер деталиОписаниеCSA, кол-воCE, кол-во
220674 Защитный экран 2 2
220717 Дефлектор 1 0
220713 Кожух 1 1
220671 Сопло, 45 A 6 7
220718 Неэкранированное сопло для резки 1 0
220669 Электрод 7 7
220670 Завихритель 1 1
  Итого 19 деталей 18 деталей
Доступен комплект с двумя электродами/соплами. Номер детали 428442.


Расходные детали HyAccess дают возможность выполнить резку в труднодоступных местах.

HyAccess

Powermax45 428337

Содержание комплекта

Номер деталиТип деталиСила тока/ОписаниеКол-во
420137 Электрод 15–45 А 2
420144 Сопло для резки 15–45 А 1
420147 Сопло для строжки 15–45 А 1
420148 Кожух 15–45 А 1
420211 Завихритель* 15–45 А 1
    Итого 6 деталей

*Завихритель (номер детали 220670) также является совместимым.







Начальный комплект HyAccess для резки

Powermax45 428443

Содержание комплекта

Номер деталиСила тока/ОписаниеКол-во
420148 Кожух 1
420144 Сопло 1
420137 Электрод 1
  Итого 3 детали







Начальный комплект HyAccess для строжки

Powermax45 428444

Содержание комплекта

Номер деталиСила тока/ОписаниеКол-во
420148 Кожух 1
420147 Сопло 1
420137 Электрод 1
  Итого 3 детали





Расходные детали HyAccess дают возможность выполнить резку в труднодоступных местах.

Объемные упаковки

Содержание комплекта

СодержаниеSKU, номер заказа партииТип деталиКол-во
220669 228844 Электрод 25
220671 228843 Сопло 25
220673 228845 Защитный экран 10
