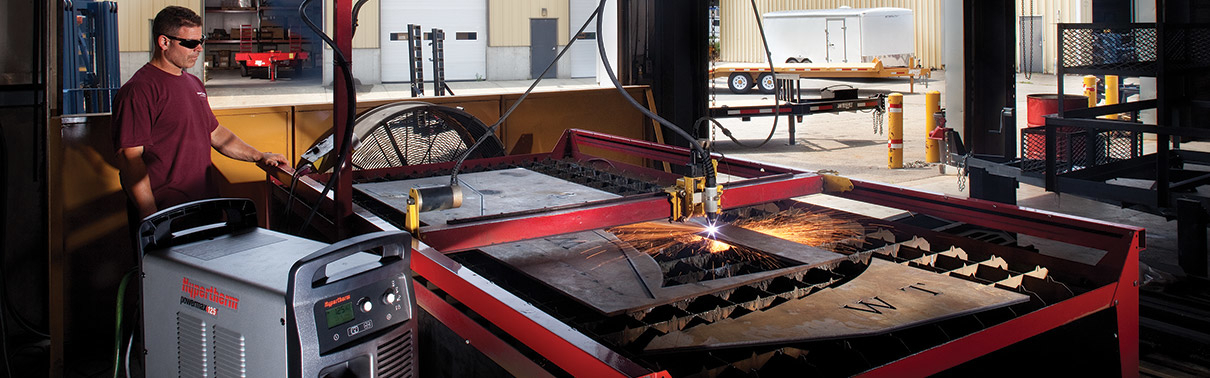

Bien que les méthodes de coupe robotique deviennent de plus en plus populaires, une des méthodes de coupe automatisée les plus répandues est toujours la table de coupe X-Y. Avec une commande numérique par ordinateur (CNC), ces tables sont habituellement utilisées dans les industries pour couper des matériaux comme les plaques d’acier, la mousse ou les pierres plates.

Un système de coupe automatisé comprend plusieurs composants. Voici les composants principaux d’un système de coupe de base :

Source de courant, outil de coupe et consommables — Comme son nom l’indique, la source de courant, quelle soit plasma, laser ou à jet d’eau, est ce qui alimente votre système de coupe. Elle fournit l’énergie et la puissance nécessaires pour déplacer votre outil de coupe, que l’outil soit une torche ou une tête de coupe. Votre torche ou tête de coupe est le bras et la main de votre système. C’est l’élément qui effectue réellement la coupe. Enfin, vos consommables sont les éléments dans l’outil de coupe qui s’usent avec l’usage tels que la buse en cuivre dans les torches plasma ou l’orifice en diamant dans les têtes de coupe à jet d’eau.

CNC — La CNC est l’interface principale de communication entre l’opérateur et la machine. Elle indique aux autres composants, voire même à l’opérateur, ce qu’il faut faire.

La CNC :

  • Elle convertit le programme de pièces en signaux de commande qui vont contrôler de manière précise le sens, la vitesse et le processus de coupe de la machine.
  • Elle envoie et reçoit des signaux afin de commander le processus de coupe, les fonctions de la machine telles que le contrôle du mouvement en hauteur et les composants de sécurité.
  • Peut être utilisée pour une programmation de pièce en ligne ou peut utiliser un programme logiciel de pièce hors ligne Logiciel CAO/FAO

Câbles – Toutes les tables de coupe ont des câbles reliant la CNC à la source de courant et aux autres composants du système.

Moteurs d’entraînement et crémaillère d’engrenage – Le mouvement de l’outil de coupe vers le haut, vers le bas et autour de la table nécessite l’utilisation d’amplificateurs d’entraînement, de moteurs et de crémaillère d’engrenage qui traduisent les commandes de la CNC en mouvement physique.

Cadre et planches de la table – Le cadre et les planches de la table soutiennent physiquement le mouvement des outils de coupe.

Dispositif de réglage en hauteur (THC) – Le réglage de la hauteur (ou plus communément appelé le dispositif de réglage en hauteur de la torche) assure que l’outil de coupe ne se rapproche pas trop prêt et ne se trouve pas trop loin de la pièce à couper.

Le THC :

  • Il effectue la détection de hauteur initiale (IHS) en commençant à la dernière hauteur de rétractation, s’abaissant vers la plaque pour définir la position de la plaque et se rétractant à la hauteur de perçage.
  • Il règle la hauteur de l’outil de coupe pendant le processus de coupe pour atteindre la qualité de coupe souhaitée.
  • Il prolonge la durée de vie du matériel en positionnant la torche loin du métal liquide pendant le perçage et la détection de collision pour arrêter le processus de coupe.
